Revit 2026 предлагает новый подход к работе с электрическими цепями — теперь можно вручную задавать размеры проводников и настраивать кабельные конфигурации под нужды конкретного проекта. Это то, чего давно не хватало многим пользователям за пределами США.
Что было не так раньше
В прежних версиях Revit настройка проводников имела четыре ключевых ограничения:
-
Все размеры определялись по американскому стандарту AWG — других вариантов не было.
-
Подбор размеров выполнялся автоматически, без возможности учитывать национальные нормы или условия проекта.
-
Нельзя было работать с непитающими цепями — например, задать категорию кабеля (как Cat-6 для Ethernet).
-
Все проводники считались одножильными — многожильные кабели не поддерживались.
Теперь эти ограничения сняты. Вместо автоматического подбора размеров пользователь сам задаёт проводники, материалы, типы изоляции, а также создаёт конфигурации кабелей для конкретных нагрузок. Это расширяет сценарии применения и открывает возможности для автоматизации — через Dynamo или API.
Новые настройки
Новая панель Electrical Conductor and Cable Settings доступна через Manage > MEP Settings и включает четыре вкладки:
Conductor Details — задаются материалы, температурные режимы и типы изоляции.Conductor Sizes — пользователь сам определяет наименования и диаметры проводников (например, #12 = 0.0808 дюйма, 1.5 мм² = ~1.382 мм).
Cable Sizes — создаются типовые конфигурации кабелей (например, 1 горячий, 1 нейтральный и 1 заземляющий проводник на 20А).
Cable Types — здесь формируются типы кабелей, в которых указывается материал, изоляция, температурный рейтинг и доступные размеры из предыдущей вкладки.
Как это работает на практике
Вы создаёте тип кабеля, описываете его состав, а затем привязываете его к нужной цепи. Такой подход подходит как для готовых коммерческих кабелей, так и для "кабельных сборок" внутри проекта — как в случае с питающими цепями, трансформаторами или сборками на щитах.
При обновлении старых шаблонов и моделей настройки проводников автоматически переносятся в новую структуру. Параметры в спецификациях и маркерах сохраняются, но теперь используют термины Cable Type и Cable Size.

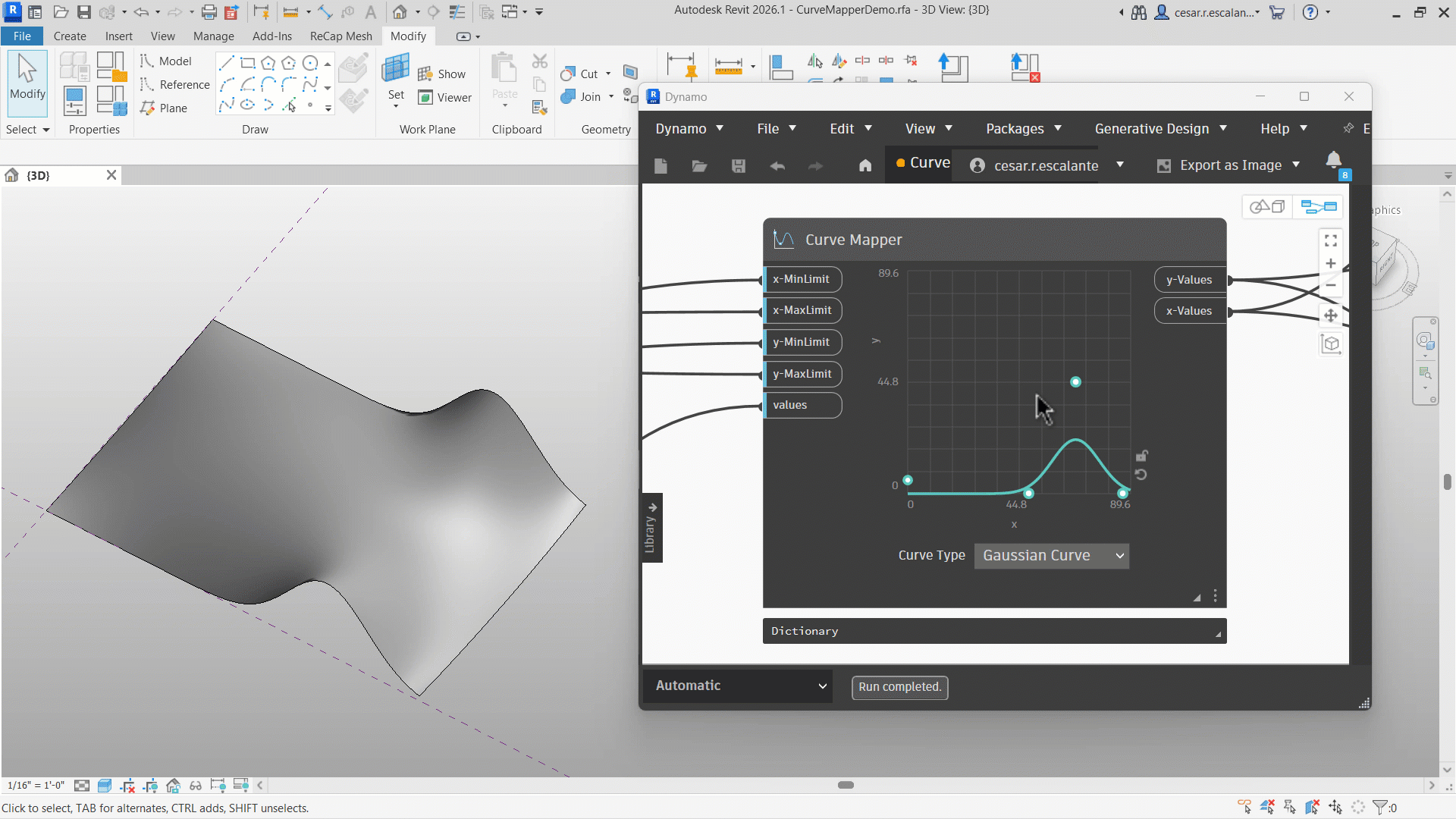

Возможности автоматизации
GetCableTypeIds), получать доступные размеры (GetUsableCableSizeIds) и назначать кабель конкретной цепи.
Что убрали
Старые настройки ушли в прошлое:
Размеры проводов по NEC (вместе с поправками на температуру и падение напряжения);Глобальная температура окружающей среды;
Автоподбор по падению напряжения;
Таблицы импеданса (не редактировались);
Настройки нейтрали и земли (вынесены в семействa, без влияния на расчёты).
