Физические детали часто содержат ценную конструкторскую информацию, но её бывает трудно использовать повторно, если исходный CAD-файл отсутствует, запасная деталь больше не выпускается, производственную оснастку необходимо модифицировать или прототип дорабатывался вручную в процессе итераций.

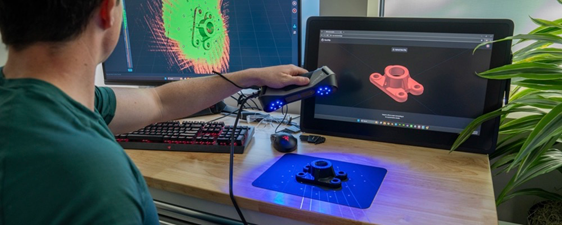

3D-сканирование упрощает захват такой геометрии, однако превращение полигональной сетки (mesh) в чистую, редактируемую CAD-модель всё ещё может требовать часов специализированной работы по обратному проектированию (реверс-инжинирингу).
Новый надстраиваемый модуль Backflip AI для Autodesk Fusion призван ускорить этот процесс конвертации непосредственно в той среде, где команды уже проектируют, проверяют, производят и управляют продуктами.

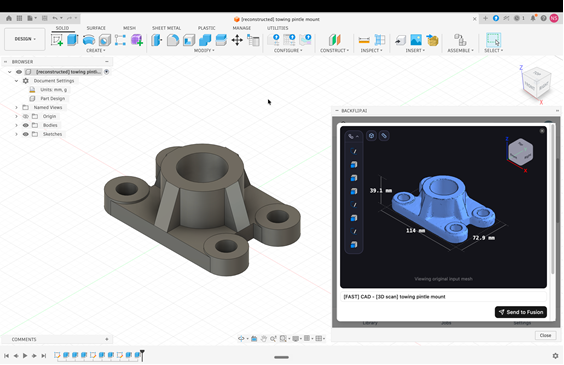

CAD-копилот Backflip на базе ИИ преобразует 3D-сканы, файлы STL и другую полигональную геометрию в параметрические модели с редактируемыми элементами. Внутри Fusion дизайнеры и инженеры могут перейти от физической детали к модели, которую можно дорабатывать, валидировать, изготавливать и вести в единой экосистеме разработки изделий.
Файлы полигональных сеток передают форму существующего объекта, однако инженерным командам часто нужна геометрия, которую можно целенаправленно изменять.
Это может означать изменение диаметра отверстия, корректировку монтажного интерфейса, усиление кронштейна, добавление технологических припусков или адаптацию существующего компонента под новую задачу. Такие изменения проще вносить, когда модель содержит узнаваемые параметрические элементы, а не просто набор полигональных треугольников или воссозданных поверхностей.
Модуль Backflip разработан для реконструкции отсканированной геометрии с использованием привычных операций CAD, таких как вытягивание (extrude), вращение (revolve) и массивы (patterns). Итоговая модель включает редактируемую историю построения, отражающую то, как инженер создавал бы деталь вручную.
После реконструкции во Fusion скан становится началом инженерного рабочего процесса.
Команды могут продолжить работу, используя встроенные возможности Fusion для:
Параметрического и прямого моделирования
Проектирования сборок
Создания чертежей
Симуляции и валидации проекта
Подготовки к производству и CAM
Совместной работы и управления данными
Интегрируя реконструкцию на базе ИИ в среде Fusion, инженеры могут избежать переключения между разрозненными инструментами сканирования, конвертации, CAD и производства. Fusion предоставляет общую среду разработки продуктов, где восстановленная геометрия превращается в готовое к производству изделие.
Восстановление существующей детали может отнимать ценное инженерное время, особенно когда исходные CAD-данные отсутствуют или критически важный компонент больше недоступен.
Компания Backflip заявляет, что её технология способна сократить время выполнения некоторых задач по реконструкции сканов в CAD с нескольких часов до считанных минут. Автоматизируя большую часть начальной работы по восстановлению, модуль дает пользователям Fusion более надежную стартовую точку, позволяя сосредоточиться на уточнении конструкторского замысла, повышении производительности и подготовке модели к производству.
Пользователи Fusion могут применять модуль для модификации отсканированной оснастки под новую заготовку, превращения доработанного вручную прототипа в редактируемую инженерную геометрию или воссоздания существующего интерфейса, вокруг которого должен располагаться новый компонент.
Таким образом, физические объекты становятся пригодными для повторного использования исходными данными. В сочетании с интегрированными возможностями проектирования и производства во Fusion рабочие процессы конвертации сканов в CAD с помощью ИИ помогают командам быстрее переходить от того, что уже существует, к тому, что нужно произвести дальше.
Надстраиваемый модуль Backflip AI демонстрирует, как партнерская экосистема Autodesk Fusion позволяет внедрять специализированные рабочие процессы непосредственно в среду, где команды уже проектируют, проверяют, производят изделия и управляют ими.
Вместе технологические возможности ИИ-реконструкции Backflip и интегрированная среда разработки Fusion помогают командам превращать отсканированную геометрию в полноценные инженерные продукты.
Модуль Backflip AI для Autodesk Fusion доступен уже сейчас. Изучите его возможности, чтобы узнать, как реконструкция сканов в CAD с помощью ИИ может помочь вашей команде быстрее переходить от существующей физической геометрии к спроектированным и изготовленным изделиям.
