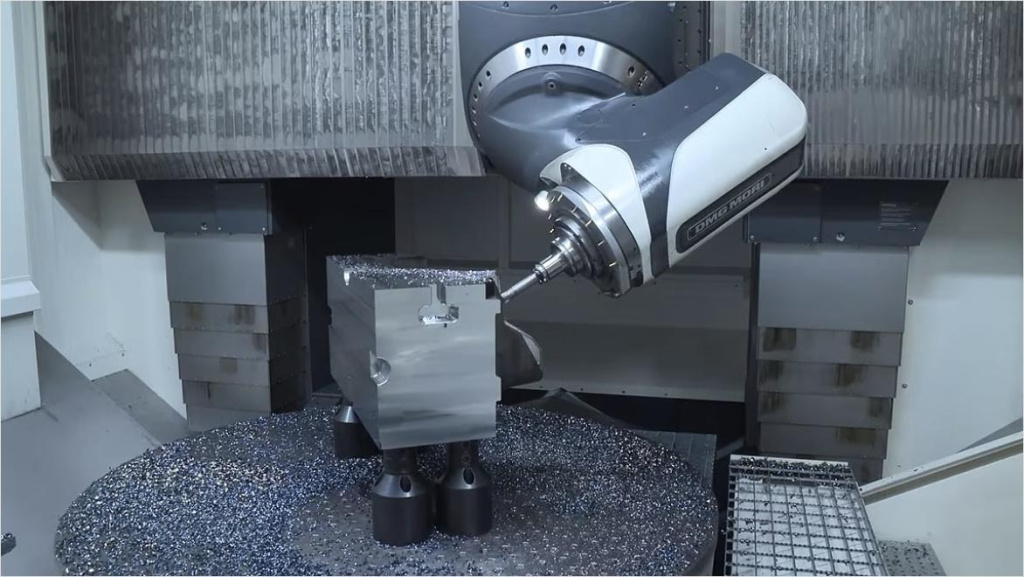

5-осевая обработка — это процесс фрезерования с ЧПУ, при котором инструмент или заготовка могут перемещаться одновременно по пяти осям. Помимо стандартных трёх линейных осей (X, Y, Z), добавляются две вращательные, позволяющие наклонять и поворачивать инструмент.

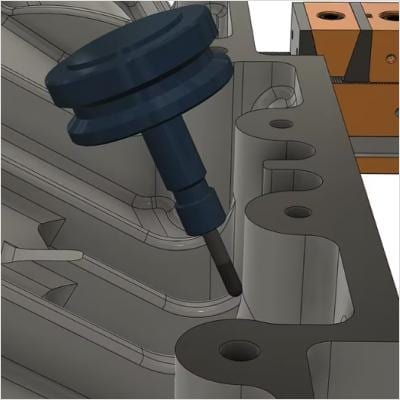

Это означает, что фреза может подойти к детали практически с любого направления. Благодаря этому становятся возможны:
обработка сложных форм и глубоких полостей,
выполнение поднутрений и тонких геометрических элементов,
получение качественной поверхности без «ступенек»,
высокая точность и стабильность размеров.
Главное преимущество — минимизация числа перенастроек: сложная деталь обрабатывается за одну установку, что экономит время и снижает вероятность ошибок.
По сравнению с традиционными 3 осями, 5-осевая обработка даёт:
гибкость — доступ к любым сторонам детали без ручных перестановок,
скорость — сокращение времени производства за счёт уменьшения количества установок,
качество — более короткий и жёсткий инструмент → меньше вибраций и лучше поверхность,
надёжность — меньше человеческого фактора, меньше брака и доработок,
возможность для сложной геометрии — реализация деталей, которые невозможно обработать на 3 осях.
Не случайно именно такие станки используются в авиации, автомобилестроении, медицине — там, где важны одновременно точность и производительность.
Здесь стоит различать два подхода:
Все пять осей (3 линейные + 2 вращательные) работают синхронно. Инструмент плавно «ведёт» по сложной поверхности.
идеально для форм типа лопаток турбин, пресс-форм и деталей с органической геометрией;
обеспечивает лучшее качество поверхности;
требует продвинутых CAM-стратегий.
Вращательные оси фиксируются под углом, после чего идёт стандартная 3-осевая обработка.
отлично подходит для многосторонних деталей, отверстий под углом и наклонных поверхностей;
проще в программировании;
уменьшает количество установок и оснастки.
Инженеры привыкли думать в терминах «как это можно будет обработать». При 3-х осях это часто накладывало ограничения: приходилось упрощать формы, избегать поднутрений, делить сложные детали на более простые части.

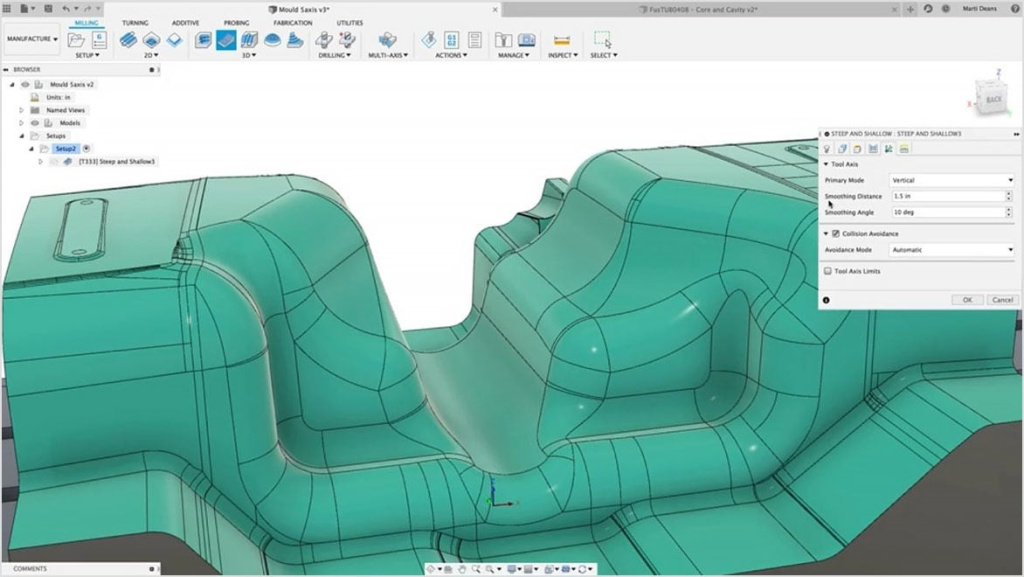

С 5-ю осями подход меняется: теперь проектировщик может больше ориентироваться на функциональность, а не на удобство обработки. Современные CAD/CAM-системы, такие как Fusion, позволяют сразу проверить траектории, симулировать работу инструмента и понять, насколько реальна та или иная геометрия.
Хотя сами 5-осевые станки дороже, они экономят время и деньги в долгосрочной перспективе:
меньше оснастки и переналадок,
меньше брака и доработок,
выше качество поверхности → меньше последующих операций,
возможность брать более сложные и высокооплачиваемые заказы.
Таким образом, дополнительная ось — это не просто вопрос точности. Это инструмент гибкости и конкурентоспособности всего производства.
Реализовать потенциал 5-осевой обработки без CAM невозможно. Autodesk Fusion даёт инженерам и операторам полный набор инструментов:
Поддержка как одновременной 5-осевой обработки, так и позиционирования по схеме 3+2
симуляция и визуализация траекторий,
автоматическая генерация управляющих программ,
облачная совместная работа,
минимизация ошибок ещё до запуска станка.
Именно поэтому Fusion становится связующим звеном между проектированием и производством.
5-осевая обработка перестаёт быть эксклюзивной технологией и становится новым стандартом. Она позволяет проектировать сложнее, производить быстрее и работать точнее. Для инженера это означает новые горизонты в DFM, для производства — снижение затрат и рост эффективности.
А с Fusion переход на 5 осей становится не только возможным, но и удобным: проект, симуляция и производство объединяются в едином цифровом цикле.
