В Control X можно загрузить два объекта: скан детали, которую нужно проверить, и эталонную CAD-модель, обычно в формате STEP или IGES. Можно также сравнить две полигональные модели, назначив одну из них эталонной. В программе доступны инструменты для извлечения геометрических элементов из скана, которые могут помочь при выравнивании.

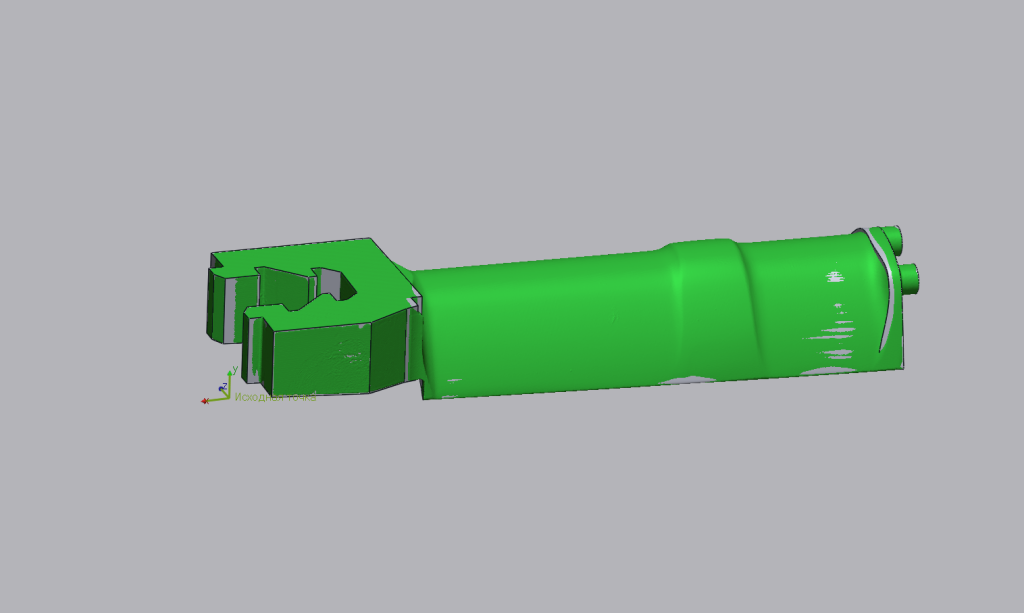

Положение полигональной модели само по себе не показывает, как деталь должна располагаться относительно баз, указанных на чертеже. Например, формат STL обычно не содержит информации о системе баз детали. Поэтому перед сравнением нужно правильно выровнять скан и эталон.

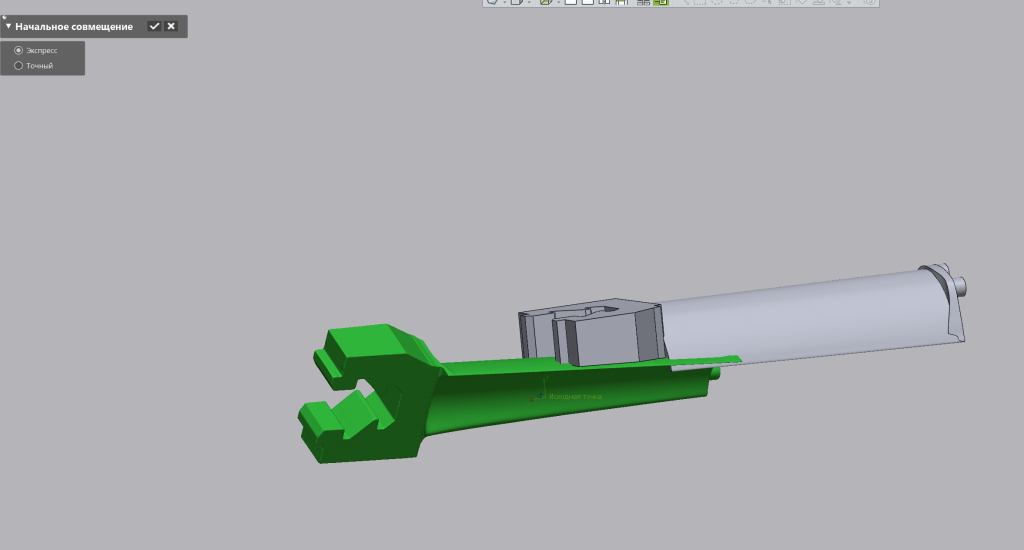

Control X предлагает несколько способов выравнивания, в том числе наилучшее совмещение по поверхности (Best-Fit), выравнивание по базам, включая RPS, и выравнивание по реперным точкам. Выбор метода зависит от задачи и требований чертежа.
Почему выравнивание так важно? Если оно выполнено неправильно, последующие измерения могут оказаться некорректными. Например, смещение детали на полмиллиметра может создать на карте отклонений картину, которой нет на самой детали. Выравнивание задаёт систему отсчёта для измерений и оценки допусков.

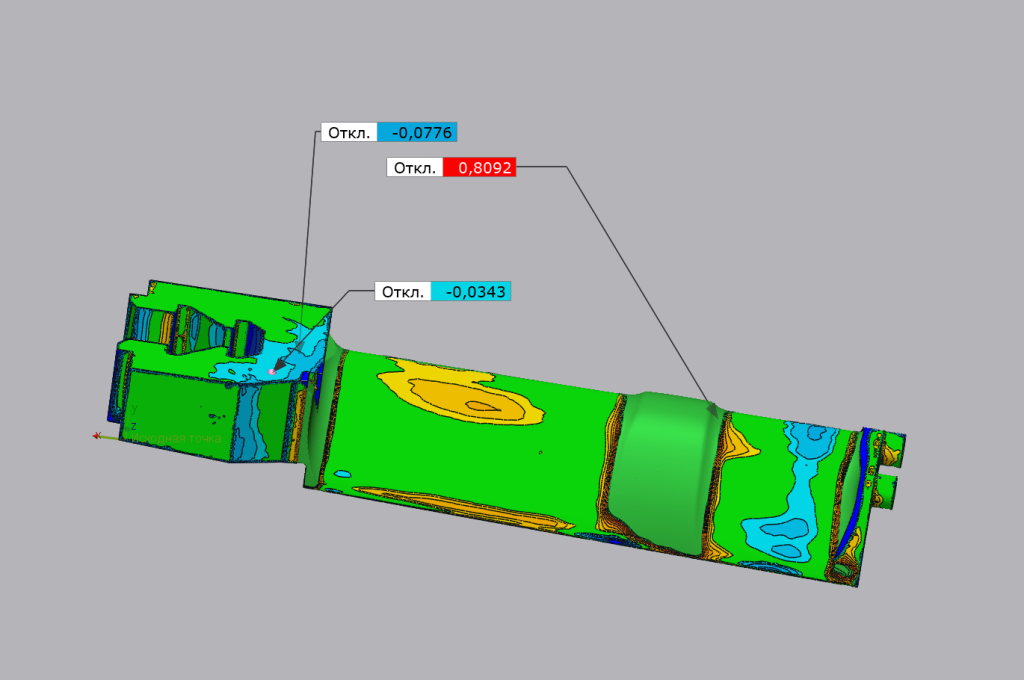

После выравнивания часто анализируют карту отклонений. Для сравнения задают диапазон и допуски. Цвета зависят от настроек карты, но часто синим показывают отрицательное отклонение, красным — положительное, а зелёным — область в пределах допуска.
Карта помогает заметить закономерности и определить, где стоит искать причину отклонения. Например, если на валу отклонение постепенно меняется по длине, это может быть поводом проверить настройку оборудования или опор. Однако по одной карте нельзя однозначно установить причину — понадобятся дополнительные измерения и проверка процесса.
При приёмке партии можно сопоставить карты нескольких деталей. Если отклонение повторяется в одной и той же зоне, это может указывать на систематическую проблему. Например, повторяющаяся усадка в зоне перехода стенки литого корпуса — основание проверить технологический процесс, в том числе литниковую систему.
Бывает, что локальное отклонение выходит за пределы допуска, но участок не относится к критичным. В таком случае решение о соответствии детали следует принимать с учётом чертежа, технической документации и требований заказчика.
Вариантов применения карты много — всё зависит от вашей задачи. Она помогает оценивать отклонения на больших участках поверхности и наглядно представлять результаты контроля.

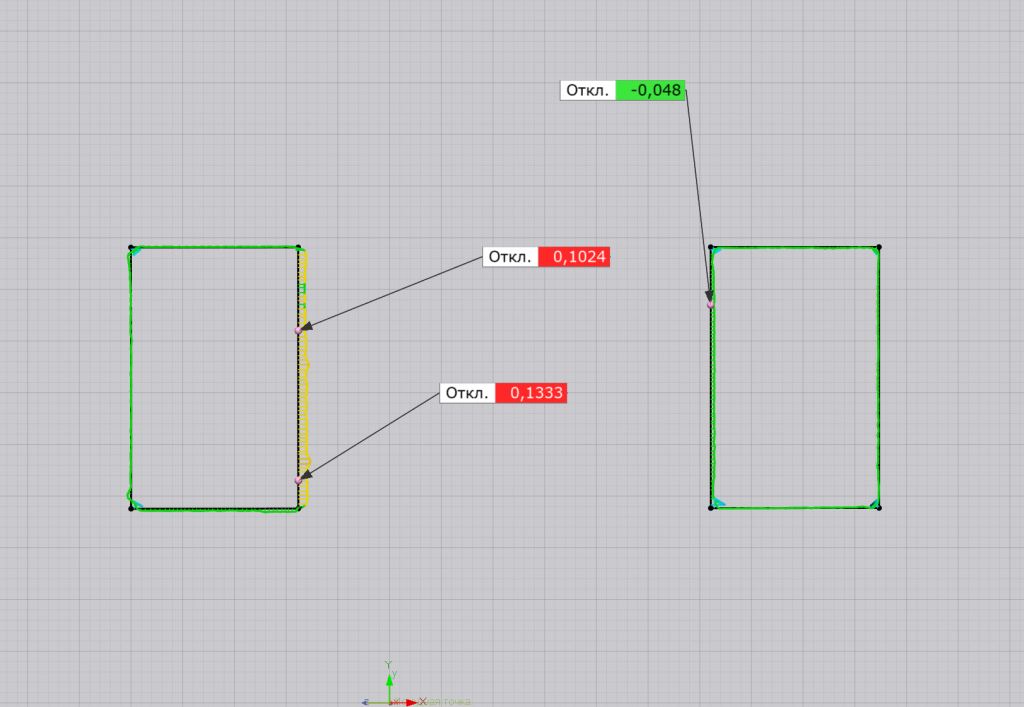

Цветовая карта показывает общую картину, но для протокола нужны конкретные значения. В Control X можно измерять геометрические элементы: диаметр отверстия, расстояние между плоскостями, радиус, угол и соосность.

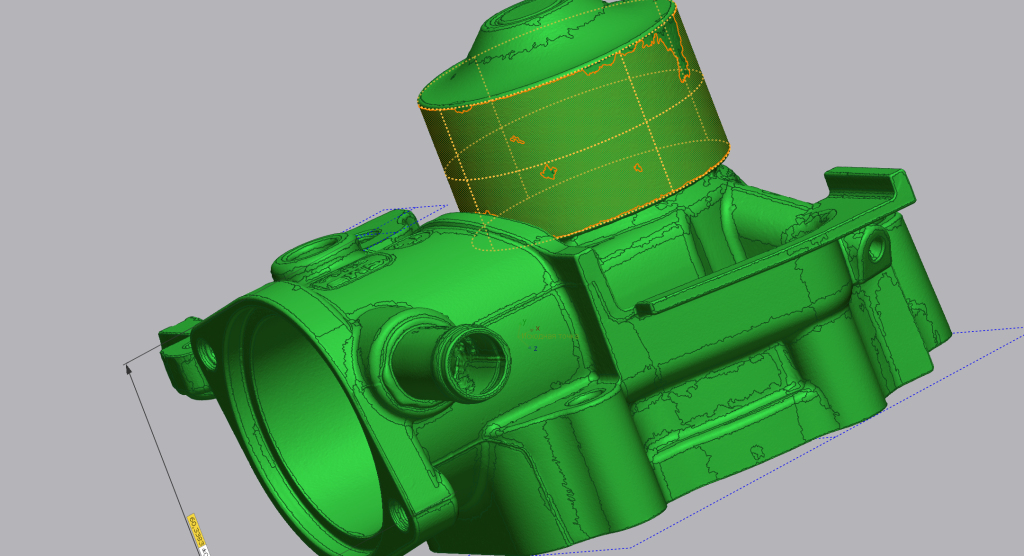

Программа может строить геометрические элементы по точкам скана на поверхности, а не только по отдельным точкам касания, как при некоторых ручных измерениях. Это позволяет учитывать больше данных, хотя результат зависит от качества скана, выбранного участка и метода построения элемента.
Например, при проверке посадочного отверстия подшипника нутромер может показать диаметр 80,01 мм в конкретном сечении и направлении. Анализ скана может выявить, что диаметр отличается в разных направлениях или сечениях: например, 79,97 мм в одном направлении и 80,05 мм в другом. Подшипник встанет, но будет биение. Как бы сильно мы не старались, физическими инструментами такого померить не получится.
Каждый замер автоматически сравнивается с допуском из чертежа и получает статус «годен» или «не годен». Но на этом возможности не заканчиваются.

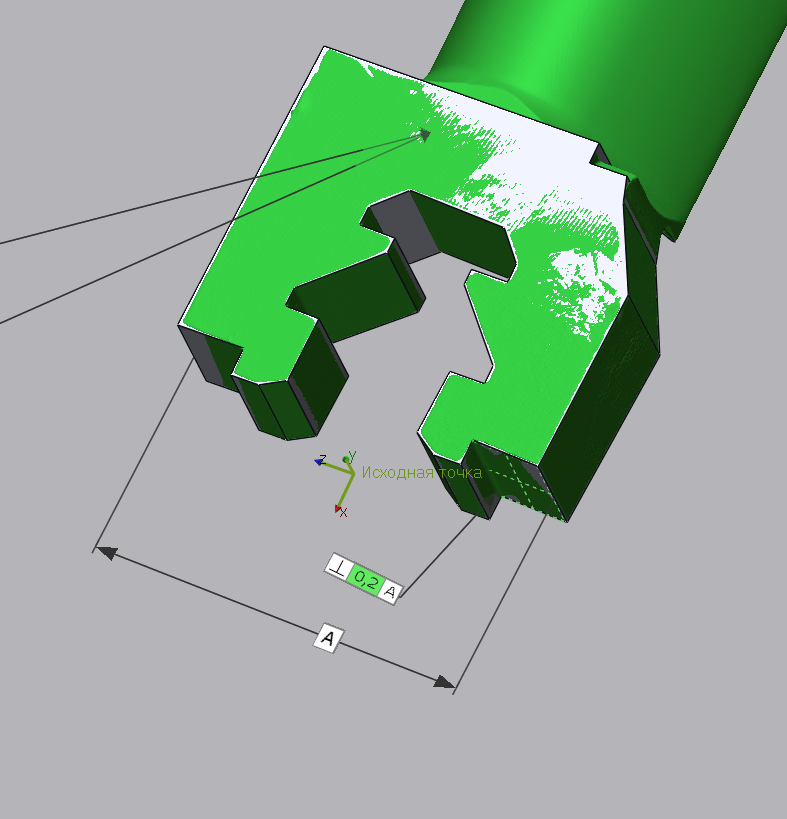

Для деталей с требованиями к форме, биению, перпендикулярности или позиционированию Control X поддерживает анализ GD&T (Geometric Dimensioning and Tolerancing) по применимым стандартам ASME и ISO. Это позволяет оценивать геометрические требования по данным сканирования с учётом заданных баз и условий измерения.
Некоторые требования чертежа — например, цилиндричность или перпендикулярность оси — нельзя полноценно оценить одним замером штангенциркулем или нутромером. Анализ скана помогает получить более полное представление о геометрии и документировать результаты. При этом корректность оценки зависит от метода измерения, качества данных и правильной интерпретации требований чертежа.
Переходим к самому интересному. При контроле больших партий деталей программное обеспечение может существенно ускорить работу. Можно создать шаблон инспекции (Inspection Plan), в котором заданы последовательность действий, выравнивание, измерения, допуски и структура отчёта. Для следующей партии оператор сможет загрузить новый скан и запустить шаблон. Время обработки зависит от сложности детали, объёма данных и настроек инспекции.
Шаблон помогает сделать процесс повторяемым: разные операторы выполняют одни и те же шаги и получают сопоставимые результаты при одинаковых исходных данных и настройках.

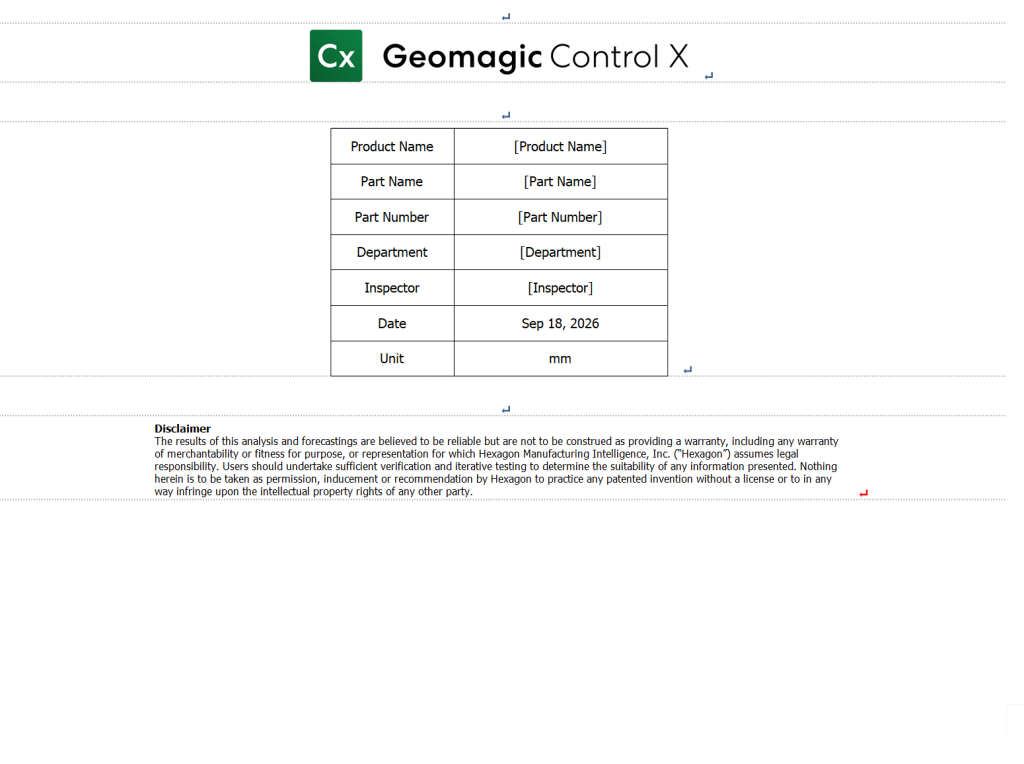

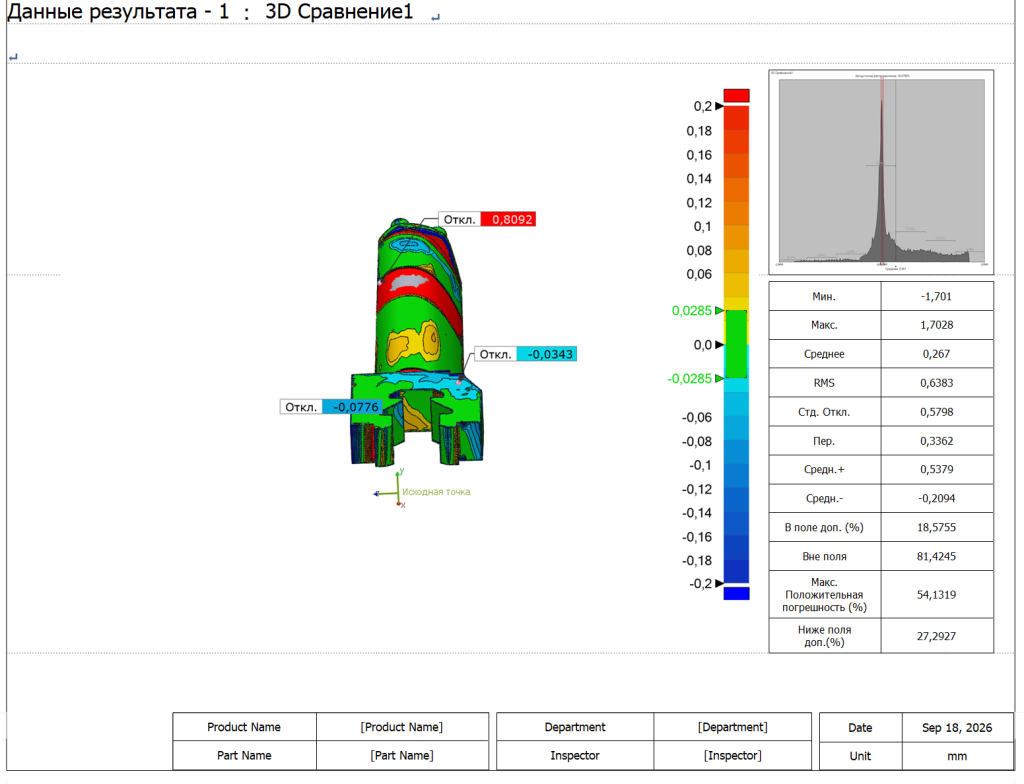

После инспекции Control X позволяет сформировать отчёт и включить в него результаты анализа. Отчёт можно оформить с логотипом и названием компании, а также добавить данные заказчика. Его задача — наглядно представить состояние детали и результаты контроля.
Мне нравится наблюдать за тем, как старшее поколение использует смекалку и большой опыт для контроля качества: изготавливает оснастку, применяет специальные формы и объединяет инструменты в единую систему. Это впечатляет — раньше многих современных возможностей не было, и приходилось искать свои решения.
Новые технологии не заменяют накопленный опыт, а дополняют его. Для многих производств цифровой контроль может открыть новые возможности — например, помочь при запуске новой продукции. Почему бы не попробовать? Мы поможем освоить этот процесс.
