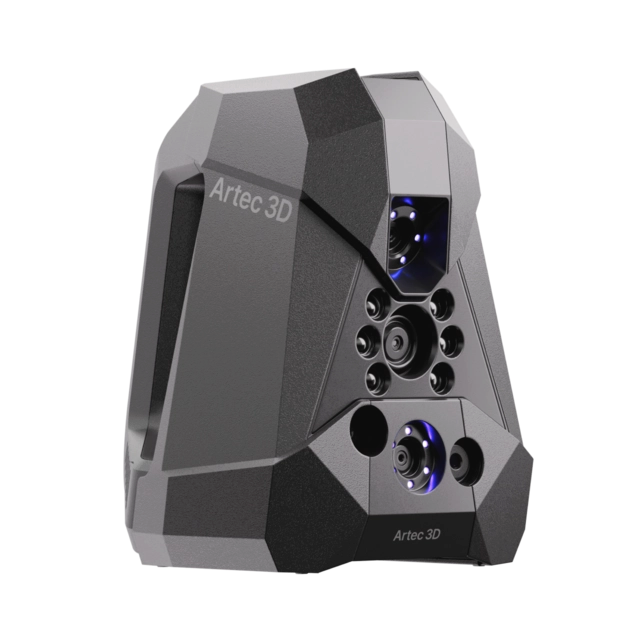

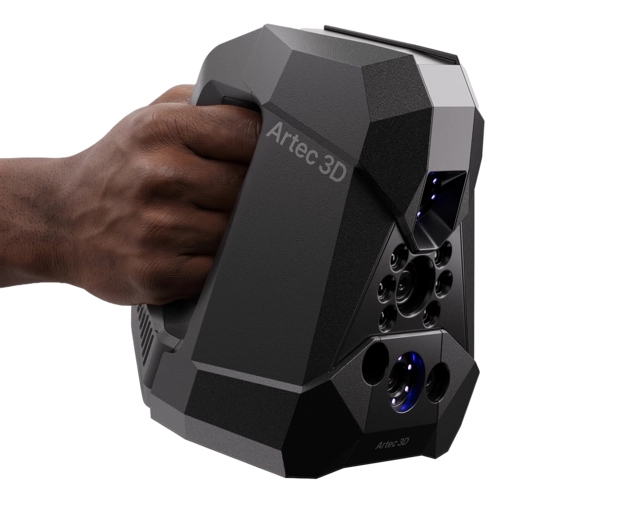

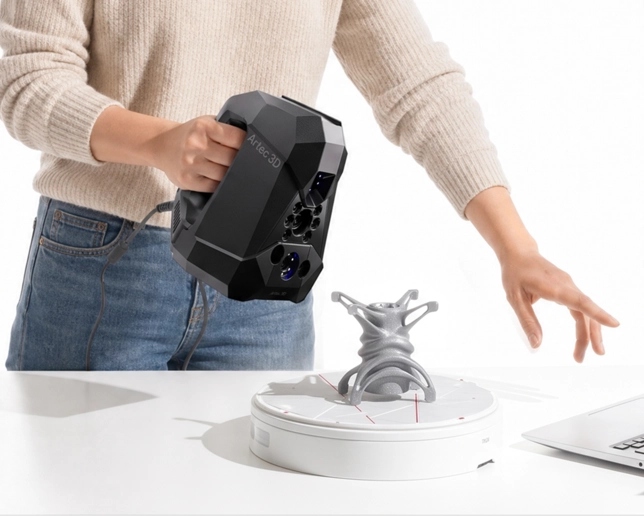

Познакомьтесь с Artec Neo — гибридным беспроводным ручным 3D-сканером, разработанным для достижения точности метрологического класса 0,025 мм. Artec Neo охватывает практически любые задачи реверс-инжиниринга и контроля с помощью одного устройства: сканируйте с мишенями там, где необходимо соблюдение допусков, выполняйте сканирование без мишеней, когда важна скорость, и получайте реалистичную цветопередачу и высокое разрешение 0,05 мм для документирования состояния поверхности — всё за одно сканирование, в одном наборе данных.
При подключении к кабелю или полностью в беспроводном режиме Artec Neo дает командам контроля качества и инженерам свободу работать где угодно.
До сих пор пользователям приходилось выбирать между точностью лазерного сканирования с использованием мишеней и скоростью, детализацией и цветом структурированного света. Теперь вам не придется идти на компромисс — Artec Neo предлагает всё это в одном устройстве.
Точность - 0,025 мм + 0,035 мм/м - метрологического класса
Разрешение - 0,05 мм - тонкие поверхности отображаются с высокой детализацией
Текстура - 5 МП - полный цвет, реалистичные текстуры
Скорость сканирования - 8 млн точек/секунду - поверхности за считанные секунды
Глубокие отверстия и скрытая геометрия - уверенное захватывание внутри каналов, углублений и труднодоступных областей
Сканирование без мишеней
Надежное отслеживание - начинайте с любой точки, мгновенно возобновляйте сканирование
Благодаря запатентованной оптике Artec с синим светом и единой гибридной архитектуре отслеживания Artec Neo отслеживает геометрию, текстуру и цвет на протяжении всего сканирования, а мишени используются только как метрологические опорные точки там, где критические допуски требуют гарантированной точности. Точность следует замыслу конструкции — так же, как это происходит в GD&T.
Один сканер, множество сценариев — применяйте эталонные мишени в соответствии с вашей задачей, от полного покрытия до полного отсутствия мишеней. Каждый сценарий завершается единым полным набором данных с привязанной точностью и захватом каждой детали.

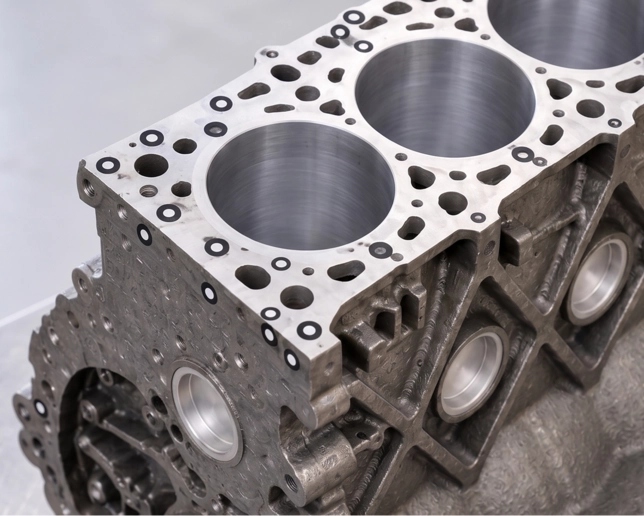

Мишени по всей детали удерживают каждый кадр привязанным — Artec Neo достигает объемной точности 0,025 мм + 0,035 мм/м по всей поверхности.

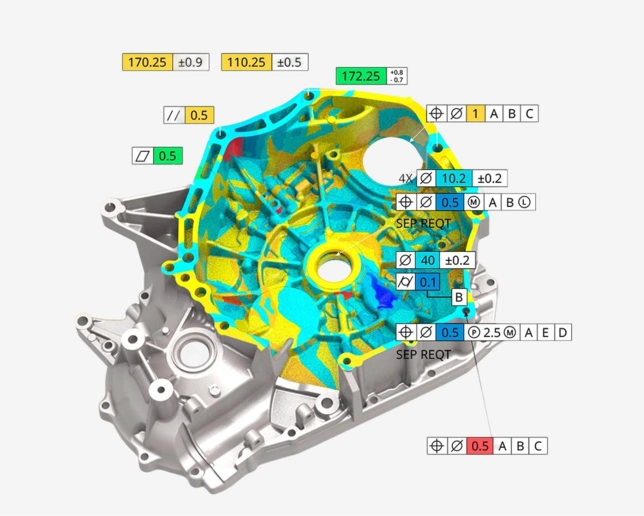

Мишени располагаются вокруг функциональных элементов — баз, посадок, сопряжений — фиксируя точность именно там, где она должна соблюдаться, в то время как остальные поверхности захватываются без мишеней, с полной детализацией и цветом.

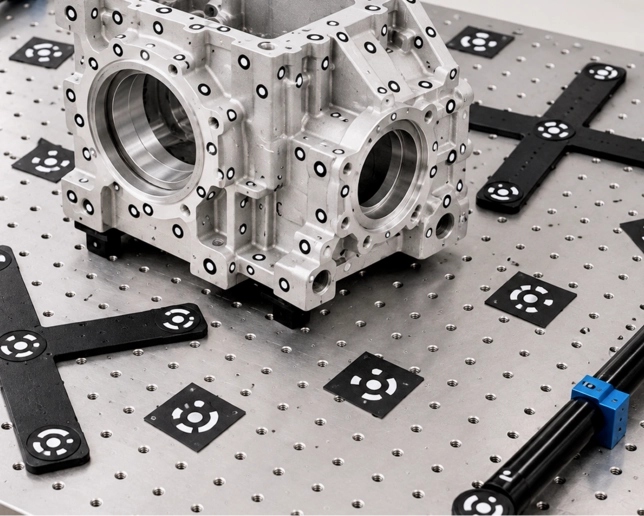

Мишени размещаются на приспособлении, а не на детали — оснастка обеспечивает основу для точности метрологического класса, без накопления погрешности в процессе измерения. Даже глубокие каналы и проходы, где невозможно разместить мишени, измеряются как есть для сравнения с CAD.

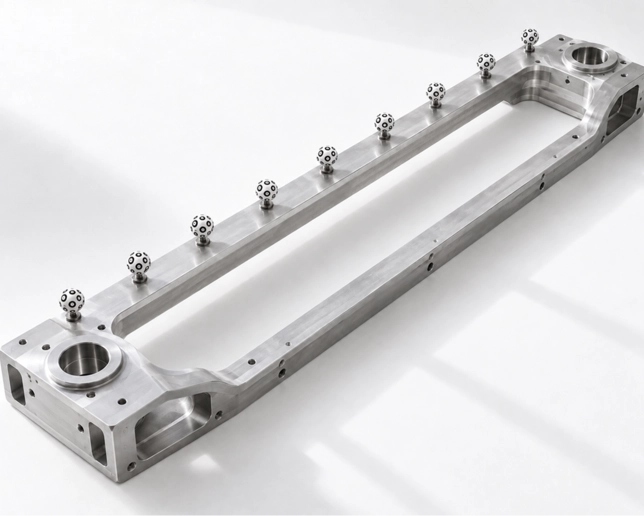

Цепочка мишеней связывает соединяющие точки в единую систему отсчета — сначала отсканируйте цепочку, а затем только те элементы, которые имеют значение. Захватывайте важные инженерные данные — расстояния между фланцами, ориентацию болтовых окружностей и координаты точек крепления на протяжении нескольких метров с точностью метрологического класса.

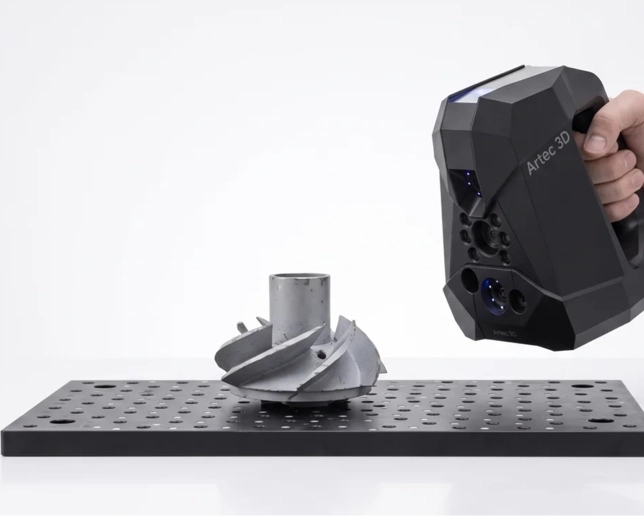

Сканируйте объекты целиком за считанные минуты с точностью и разрешением до 0,05 мм — размещение мишеней или подготовка поверхности не требуются. Получайте чистые полигональные модели, готовые для CAD, а также полноцветные сканы деталей, содержащие номера, литейные маркировки и информацию о состоянии поверхности.
Artec Neo превосходно захватывает мелкие детали в сверхвысоком разрешении, сохраняя точность метрологического класса, без замедления, характерного для стандартных лазерных сканеров.

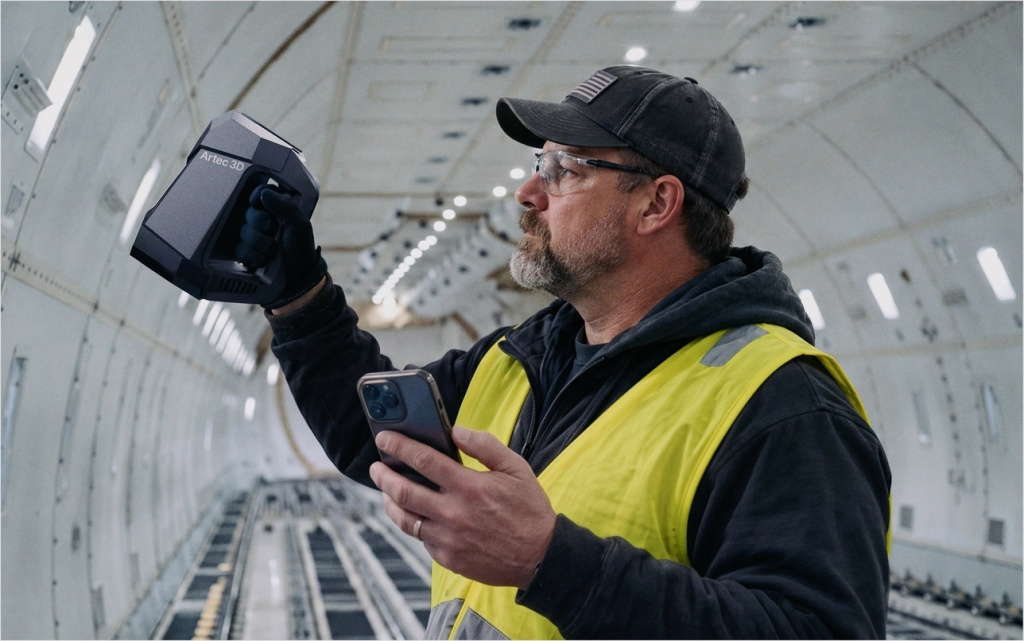

Благодаря встроенной батарее и Wi-Fi Artec Neo дает пользователям свободу непрерывного сканирования там, где прокладка кабеля была бы невозможна или неудобна: при проверке на объекте, сканировании на высоте и захвате данных в ограниченных пространствах.
