Как выбрать производительный компьютер для проектирования


На протяжении многих лет компания CAD.kz является поставщиком программного обеспечения для проектировщиков, расчетчиков, дизайнеров и других представителей востребованных специальностей. Каждый разработчик при разработке программы прописывает технические требования к оборудованию для работы с разными категориями файлов, от простых до сложных сводных моделей. Но представить общую картину по требованиям при работе в разных программах проектировщику достаточно сложно. Именно поэтому мы поставили себе целью укомплектовать графическую станцию для работы в разных программах, учитывая специфику работы.

 В первую очередь хотелось сказать пару слов о выборе оборудования. Важнейшей частью любой графостанции является видеокарта, к выбору которой мы подошли особенно. "GeForce или Quadro?" - этот вопрос всегда встает перед проектировщиком или дизайнером. Изучив большое количество статей на сайте производителя, результаты тестирования и технических требований, было принято решение тестировать видео-карты Quadro. Именно они сертифицированы компанией Autodesk для работы в Revit, основном инструменте для проектирования в BIM технологии.

Оборудование для тестирования:

  • Видеокарты:

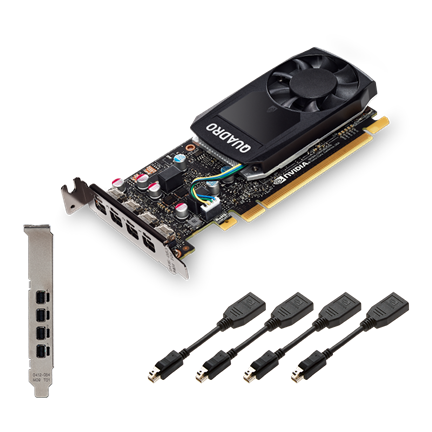

    Nvidia Quadro P600

    CUDA Cores 384
    Peak Single Precision FP32 Performance 1.195 TFLOPS
    GPU Memory 2 GB GDDR5
    Memory Interface 128-bit
    Memory Bandwidth 64 GB/s
    System Interface PCI Express 3.0 x16
    Maximum Power Consumption 40 W
    Energy Star Enabling Yes
    Thermal Solution Ultra-quiet active fansink
    Form Factor 2.713” H x 5.70” L, Single Slot
    Display Connectors mDP 1.4 (4)
    DisplayPort with Audio Yes
    DVI-D Single-Link Connector Via optional adapters (MDP-DVI-SINGLE-PCK / MDP-DVI-FOUR-PCK)
    HDMI Support Via optional adapters (MDP-HDMI-SINGLE-PCK / MDP-HDMI-FOUR-PCK)
    VGA Support Via optional adapters (91007807-T / MDP-FOUR-VGA-PCK)
    Number of Displays Supported 4
    Maximum DP 1.4 Resolution HDR 5120 x 2880 at 60Hz (30-bit color)
    5K Display Support HDR 5120 x 2880 at 60Hz (30-bit color)
    4K Display Support HDR 4096 x 2160 at 60Hz or 3840 x 2160 at 60Hz
    Maximum DVI-D DL Resolution 2560 x 1600 at 60Hz via 3rd party adapter
    Maximum DVI-D SL Resolution 1920 x 1200 at 60Hz via optional adapter
    HDCP Support Yes
    Graphics APIs Shader Model 5.1, OpenGL 4.5, DirectX 12.0, Vulkan 1.0
    Compute APIs CUDA, DirectCompute, OpenCL

    Nvidia Quadro P1000

    CUDA Cores 640
    Peak Single Precision FP32 Performance 1.894 TFLOPS
    GPU Memory 4 GB GDDR5
    Memory Interface 128-bit
    Memory Bandwidth 80 GB/s
    System Interface PCI Express 3.0 x16
    Maximum Power Consumption 47 W
    Energy Star Enabling Yes
    Thermal Solution Ultra-quiet active fansink
    Form Factor 2.713” H x 5.70” L, Single Slot
    Display Connectors mDP 1.4 (4)
    DisplayPort with Audio Yes
    DVI-D Single-Link Connector Via optional adapters (MDP-DVI-SINGLE-PCK / MDP-DVI-FOUR-PCK)
    HDMI Support Via optional adapters (MDP-HDMI-SINGLE-PCK / MDP-HDMI-FOUR-PCK)
    VGA Support Via optional adapters (91007807-T / MDP-FOUR-VGA-PCK)
    Number of Displays Supported 4
    Maximum DP 1.4 Resolution HDR 5120 x 2880 at 60Hz (30-bit color)
    5K Display Support HDR 5120 x 2880 at 60Hz (30-bit color)
    4K Display Support HDR 4096 x 2160 at 60Hz or 3840 x 2160 at 60Hz
    Maximum DVI-D DL Resolution 2560 x 1600 at 60Hz via 3rd party adapter
    Maximum DVI-D SL Resolution 1920 x 1200 at 60Hz via optional adapter
    HDCP Support Yes
    Graphics APIs Shader Model 5.1, OpenGL 4.5, DirectX 12.0, Vulkan 1.0
    Compute APIs CUDA, DirectCompute, OpenCL

    Nvidia Quadro P2000

    CUDA Cores 1024
    Peak Single Precision FP32 Performance 3.0 TFLOPS
    GPU Memory 5 GB GDDR5
    Memory Interface 160-bit
    Memory Bandwidth 140 GB/s
    System Interface PCI Express 3.0 x16
    Maximum Power Consumption 75 W
    Energy Star Enabling Yes
    Thermal Solution Ultra-quiet active fansink
    Form Factor 4.40” H x 7.90” L, Single Slot
    Display Connectors DP 1.4 (4)
    DisplayPort with Audio Yes
    DVI-D Single-Link Connector Via included adapter (MDP-DVI-SINGLE-PCK / MDP-DVI-FOUR-PCK)
    HDMI Support Via optional adapters (MDP-HDMI-SINGLE-PCK / MDP-HDMI-FOUR-PCK)
    VGA Support Via optional adapters (91007807-T / MDP-FOUR-VGA-PCK)
    Number of Displays Supported 4
    Maximum DP 1.4 Resolution HDR 5120 x 2880 at 60Hz (30-bit color)
    5K Display Support HDR 5120 x 2880 at 60Hz (30-bit color)
    4K Display Support HDR 4096 x 2160 at 60Hz or 3840 x 2160 at 60Hz
    Maximum DVI-D DL Resolution 2560 x 1600 at 60Hz via 3rd party adapter
    Maximum DVI-D SL Resolution 1920 x 1200 at 60Hz via included adapter
    HDCP Support Yes
    Graphics APIs Shader Model 5.1, OpenGL 4.5, DirectX 12.0, Vulkan 1.0
    Compute APIs CUDA, DirectCompute, OpenCL

    Графические карты NVIDIA Quadro обеспечивают оптимальную производительность на широком спектре настольных и мобильных рабочих станций. Они сертифицированы и рекомендованы всеми основными ОЕМ-производителями и ведущими независимыми поставщиками программного обеспечения за соответствие стандартам самого высокого качества. Более того, они поддерживаются надежными выпусками драйверов с продолжительным сроком службы.

    На данном этапе тестирования были выбраны три видеокарты P600, P1000, P2000. Попробуем разобраться всегда ли нужна переплачивать за дорогую видеокарту для работы в CAD приложения.

    Описание некоторых значимых характеристик в спецификациях видеокарт:

    CUDA – это архитектура параллельных вычислений от NVIDIA, позволяющая существенно увеличить вычислительную производительность благодаря использованию GPU (графических процессоров).

    DirectX/OpenGL

    Direct3D — проприетарная разработка Microsoft, созданная специально для Windows. В настоящее время используется так же и на Microsoft Xbox. На других платформах недоступен (если не брать в учёт эмуляцию API, предоставляемую Wine, а также виртуализацию).
    OpenGL — открытый стандарт, разрабатываемый некоммерческой организацией Khronos Group при участии сообщества. Все крупные производители GPU (nVidia, AMD, Intel), так или иначе, влияли на OpenGL. В отличие от Direct3D, доступен на очень большом количестве платформ. В частности, OpenGL является основным API для взаимодействия с GPU в Linux и Mac OS.

    Direct3D по сути фиксирован в пределах одной мажорной версии. Какие-либо изменения/дополнения происходят только при выпуске следующей версии.
    В OpenGL реально доступное API определяется производителем GPU. Реализация OpenGL позволяет определять расширения к основной спецификации. Приложение может получить список поддерживаемых расширений во время выполнения, и проверить на доступность те, которые оно желает использовать.
    На самом деле практически весь функционал OpenGL — это расширения. Развитие OpenGL идёт так: появляется новая фишка, производитель реализовывает её в своём драйвере и документирует доступное расширение. Приложения могут использовать новые функции прямо сейчас, не дожидаясь включения в официальную спецификацию

  • Процессоры:

    1. Intel core i3-7100 3.9GHz
    2. Intel core i5-7500 3.4GHz
    3. Intel core i7-7700 4.2GHz
    Процессоры Intel - высочайшая производительность и безупречные вычислительные возможности. Бесперебойная потоковая трансляция и превосходные развлечения в формате HD с эффектом погружения, поддержка полноэкранного изображения в формате 4K и панорамного видео. Увеличенный ресурс батареи обеспечит исключительную мобильность. Проверенные временем, они зарекомендовали себя с лучшей стороны. Были выбраны процессоры с разной частотностью и количеством ядер.
  • RamDIMM.jpg

    Оперативная память:

    Современные программы для проектирования использую большое количество оперативной памяти, поэтому было принято решение тестировать графостанции с разным количеством оперативной память
    • 8 GB
    • 16 Gb
    • 32 Gb
    Kingston 8Gb/2400MHz DDR4 DIMM
    Тип памяти DDR4
    Форм-фактор памяти DIMM
    Объем одного модуля памяти 8 ГБ
    Быстродействие
    Тактовая частота 2400 МГц
    Пропускная способность PC19200
    Профили Intel XMP 2400 МГц (15-15-15)
    Поддерживаемые режимы работы 1600 МГц, 1866 МГц, 2133 МГц, 2400 МГц
  • Программы для тестирования

    • NanoCAD,
    • AutoCAD,
    • Revit,
    • 3Ds Max,
    • Vray

Требования производителей


Windows

CPU

DDR

SSD

video

NanoCAD 8.1

7-10

Pentium 4 + (32/64)

4Gb

2Gb+

поддержка OpenGL/DirectX и с видеопамятью 1024 Мб

AutoCAD 2018

7-10

32-bit: 1GHz +
64-bit: 1GHz +

4Gb

4Gb+

Nvidia Quadro…

Revit 2018

7-10

Single- or Multi-Core Intel® Pentium®, Xeon®, or i-Series processor or AMD(64)

4Gb

5Gb

Nvidia Quadro…

3ds Max 2018

7-10

64-bit Intel® or AMD® multi-core processor

4Gb

6Gb

Nvidia Quadro, GeForce Titan

Объекты для тестирования


формат размер Кол-во элементов Кол-во полигонов
 1  План армирования плит и колонн dwg 47 627 kb 699 471
 2  Облако точек кабинета las 1 137 922 kb
 3  Облако точек кабинета rcs 75 372 kb
 3  Жилой комплекс (АР) rvt 265 612 kb 1337 4 972 772
 4  Жилой комплекс (АР) max 408 688 kb 4 972 772
 5  Интерьер max 395 173 kb 9 319 458


Основные комплектации:

Комплектации
1-4 7/32/2000, 7/32/1000, 7/16/2000, 7/16/1000
5-11 5/32/2000, 5/32/1000, 5/16/2000, 5/16/1000, 5/16/600, 5/8/1000, 5/8/600
12-14 3/16/1000, 3/16/600, 3/8/600

Скорость запуска программ (сек.)

1 запуск программы.png

Скорость открытия файлов (сек.)

2 открытие файлов.png
3 открытие файлов.png

Скорость запуска/завершения операционной системы на графической станции:

4запуск ос.png

Общая производительность графических станций Iridium Line

Время, сек.

Комплектация

Запуск ОС

Завершение ОС Запуск nanoCAD Запуск AutoCAD Запуск 3dMAX Запуск Revit Открытие .dwg/nanoCAD Открытие .dwg/AutoCAD Открытие .max экстерьер Открытие .max интерьер Открытие .rvt Открытие PC/nanoCAD Открытие PC/AutoCAD Открытие PC/Revit
1 7/32/2000 17 6 12 13 22 12 32 18 5 16 46 28 5 3
2

7/32/1000

17 6 12 14 23 13 32 18 5 16 46 28 5 3
3 7/16/2000 17 6 13 14 23 13 32 18 5 16 46 28 5 3
4 7/16/1000 18 6 13 14 23 13 32 18 5 16 46 28 5 3
5 5/32/2000 19 6 13 14 23 13 37 18 5 17 47 29 5 3
6 5/32/1000 19 6 14 14 23 13 37 18 5 17 47 29 5 3
7 5/16/2000 20 6 14 14 23 13 37 18 5 17 50 29 5 3
8 5/16/1000 21 6 16 14 25 14 38 19 6 18 52 29 5 3
9 5/16/600 21 6 17 15 25 14 38 19 6 18 52 29 5 3
10

5/8/1000

21 6 18 15 26 15 39 19 7 19 53 29 6 3
11 5/8/600 21 6 18 16 26 15 39 20 6 19 53 33 6 3
12 3/16/1000 21 7 18 18 30 16 41 21 7 21 54 33 6 3
13 3/16/600 21 7 18 17 32 15 41 21 8 21 55 35 6 3
14 3/8/600 21 7 19 19 36 21 42 22 8 22 57 37 6 3

Выводы:
Время на запуск программ напрямую зависит от количества ядер процессора. Более чувствителен к ядерности, продукт NanoCAD, наиболее разнится время в зависимости от комплектации. Интересно себя показали облака точек, продукты Autodesk не требовательны к ресурсам ПК.

Замеры производительности графических станций :


В первую очередь результаты тестирования CPU. Наиболее ресурсоёмкие задачи для CPU открытие файлов и работа с ними, на открытие программ загрузка CPU около 50% (i3). Особое внимание при подборе комплектации особое внимание стоит уделять на открытие файлов rvt, max, для работы также емкие dwg в nanoCAD. Процессоры i3 не рекомендуемы. Так же стоить заметить, что работа с много текстурными интерьерами более требовательны чем работа с архитектурными комплексами, низко полигональными. NanoCAD более требователен к ресурсам, чем AutoCAD.

Результаты тестирования ОЗУ:

тестирование ОЗУ граф станций.png

Согласно, требованиям производителей к оперативной памяти все комплектации соответствуют. Но для работы в 3d Max и Revit, объем оперативной памяти играет важную роль. На данный момент Revit поддерживает многоядерность основной инструментарий программы. Объем требуемой оперативной памяти на локальном компьютере приблизительно соответствует 20-кратному размеру сжатого файла хранилища проекта.

Общая картина тестирования:

работа .dwg/Autocad

работа .rvt

работа .max

работа PC/nanocad



Комплектация

CPU

DDR

SSD

CPU

DDR

SSD

CPU

DDR

SSD

CPU

DDR

SSD

1 7/32/2000 15 20 0 40 26 0 29 20 0 11 15 0
2 7/32/1000 15 24 0 40 26 0 29 19 0 11 15 0
3 7/16/2000 16 42 0 43 42 0 30 40 0 10 30 0
4 7/16/1000 16 40 1 38 47 0 28 36 0 11 31 0
5 5/32/2000 31 20 0 61 20 0 56 20 0 22 15 0
6 5/32/1000 31 20 0 62 26 0 56 20 0 24 15 0
7 5/16/2000 31 26 0 63 38 0 57 37 0 25 26 0
8 5/16/1000 31 26 0 60 39 0 58 35 0 25 26 0
9 5/16/600 31 27 1 60 40 0 60 35 0 25 28 0
10 5/8/1000 31 48 0 60 70 0 64 93 0 25 44 0
11 5/8/600 30 48 0 60 70 0 65 94 0 25 45 0
12 3/16/1000 35 41 0 62 41 0 64 38 0 25 31 0
13 3/16/600 47 27 0 63 38 0 71 40 0 25 30 0
14 3/8/600 47 51 0 63 72 0 71 84 0 25 60 0

Результаты тестирования SSD:


Результаты тестирования DDR.png

SSD играет важную роль в программах 3d Max, Revit, а также для nanoCAD в случае работы с облаками точек.

Замеры производительности видеокарты

Для оценки производительности видео карт были выбраны 2 файла max, один средне полигональный, а также высоко полигональный. Наиболее значимыми показателями для работы видео карты является количество полигонов для просчета, а также использование архитектурных материалов, таких как стекло, металл, ткань.

тест1.jpg тест2.jpg


Замеры загрузка FPS, GPU и качество/удобство работы:





Визуализация:


Производительность (%,%,%,%,Mb.C,Db,мин.)

визуализация 3dMax

визуализация Revit

Vray benchmark

Наименование

CPU

DDR

SSD

GPU

Mem

Temp

шум

время экстерьер

время интерьер

CPU

DDR

SSD

GPU

Mem

Temp

шум

время

cpu

gpu

1

7/32/2000

100 28 1 1 3320 39 25 22м50с 26м03с 100 38 1 28 1145 51 25 5м48c 2м10c 3м0c

2

7/32/1000

100 38 1 1 2194 43 25м28c  28м11с 100 29 0 30 869 48 5м50c 2м05с 4м56с

3

7/16/2000

100 78 1 1 2197  45  26м34с  30м14с  100  55  0  1  1212  50  06м27с 2м05с 4м56с

4

7/16/1000

100 80 0 1 2353 44 26м59 31м58с 100 57 0 1 1035 59 06.59c 2м05с 4м56с

5

5/32/2000

100 31 0 1 1568 53 45м21с 53м41с 100 29 0 1 731 50 05.15с 3м26с 2м56с

6

5/32/1000

100 42 0 1  1973 42  46м18с 53м12с   100  30  0  1  735  52  05м16с 3м26с 2м56с

7

5/16/2000

100 75 0 1 1875 38 47м41с 53м41с 100 57 0 1 734 52 05м15с 3м26с 2м58с

8

5/16/1000

100 78 0 1 2394 38 48м07с 53м59с 100 55 0 1 635 52 05м34с 3м28с 4м56с

9

5/16/600

100 79 0 1 2234  38 48м01с   54м13с 100   56  0 721   53  06м48с 3м28с 4м56с

10

5/8/1000

100 95 0 1  2150 44  53м10с  55м58с  100  93  0  1  742  55 06.31с 3м28с

4м56с

11

5/8/600

100 96 0 1 1784 45 51м13с 56м56с 100 94 0 1 756 57 06.39с 3м28с 4м56с

12

3/16/1000

100 75 0 1 2359 42 1ч02м49с 1ч34м47с 100 52 0 1 2458 54 06.46с

4м58с

8м14с

13

3/16/600

100 65 0 2 1873 42 1ч7м57с 1ч34м47с 100 55 0 1 2403 54 06.48с 5м01с 8м14с

14

3/8/600

100 99 0 3 1787 44 1ч15м41с 1ч26м53с 100 99 0 1 2380 54 09.48с 5м04с 8м14с

Для визуализации критичны количество ядер процессора и его частота.

По результатом тестирования, графостанции были разделены и сгруппированы согласно назначения и размеров файлов:

iridium lt 200.jpg

Мощная графическая станция начального уровня.

Рабочая графическая станция начального уровня Iridium Line LT построена на базе 4-ядерных процессоров Intel® Core™ i5-, либо 2-ядерных Intel® Core™ i3- , а также комплектуется современными профессиональными видеокартами NVIDIA Quadro P400 или P 600, что позволяет достичь высокой вычислительной мощности при доступной цене.
Надежность функционирования графической станции обеспечивается благодаря использованию специально подобранных компонентов, эффективной системы охлаждения, качественного источника электропитания, тщательной сборке и многоуровневому тестированию.

Выбрать свою конфигурацию

Производительная графическая станция для профессиональной работы.

Графические станции Iridium Line построена на базе процессоров Intel® Core™ i5-, либо 2-ядерных Intel® Core™ i7- , а также комплектуется современными профессиональными видеокартами NVIDIA Quadro P100 или P 600 разработаны специально для работы в САПР на основе нашего многолетнего опыта работы с архитекторами, конструкторами, проектировщиками. Все графические станции оснащены профессиональными графическими картами NVIDIA Quadro нового поколения, которые основаны на архитектуре графических процессоров NVIDIA Pascal™, и имеют продвинутые возможности воспроизведения на четырех дисплеях в разрешении 4К. Карта имеет низкпрофильный форм-фактор и обеспечивает отличную производительность в широком спектре профессиональных приложений
Выбрать свою конфигурацию
iridiumplus 200.jpg

Профессиональная рабочая станция для выполнения объемных BIM проектов

Iridium Line Plus - построена на базе процессора Intel® Core™ i7- , а также комплектуется современными профессиональными видеокартами NVIDIA Quadro P4000, P5000, P6000. Это высокопроизводительные рабочие станции, основная задача которых - работа с профессиональными пакетами САПР в режиме командной работы ( в том числе BIM), сложными графическими задачами и фотореалистичным рендерингом. Основное отличие графических станций от обычных компьютеров, это в первую очередь, производительность и надежность. Графическая станция Iridium Line Plus ориентирована на работу с тяжелыми и ресурсоемкими приложениями, требующими выполнения большого количества вычислений, фотореалистичной визуализации, надежной и быстрой подсистемы хранения данных. Графические станции Iridium Line оснащены профессиональными графическими картами NVIDIA Quadro нового поколения, которые демонстрируют невероятный прирост производительности по сравнения с предыдущими моделями.

Выбрать свою конфигурацию

Фото оборудования:

для увеличения кликните на фотодля увеличения кликните на фото
для увеличения кликните на фотодля увеличения кликните на фото

Автор статьи:
Данилевич Оксана
Технический директор ТОО "CAD.kz"
Все материалы собранные в статье являются объектами авторского права. Запрещается копирование, распространение (в том числе путем копирования на другие сайты и ресурсы в Интернете) или любое иное использование информации и объектов без предварительного согласия правообладателя.
23.11.2017
|
Рейтинг (4.42)

Возврат к списку


Комментировать
