Основание работает не только под собственным весом здания. Функцию объекта меняют, надстраивают этажи, ставят дополнительное оборудование, реконструируют. Давление на грунт растёт, и напряжённое состояние массива перестраивается: перераспределяются вертикальные и горизонтальные напряжения, увеличиваются деформации и перемещения в отдельных слоях.
Сильнее всего это заметно в неоднородных основаниях. Слои с разной жёсткостью передают нагрузку по глубине неравномерно, и средняя цифра по разрезу не скажет, где именно возникнет проблема.
Модуль МКЭ GEO5 позволяет менять расчётные условия поэтапно. Вы не ограничиваетесь состоянием основания при одной фиксированной нагрузке, а увеличиваете её шагами и смотрите, как развиваются напряжения и деформации. Так находятся участки, которые реагируют на рост нагрузки сильнее остальных.
Модуль считает вертикальные и горизонтальные, эффективные, касательные и главные напряжения, а также относительные деформации и перемещения.

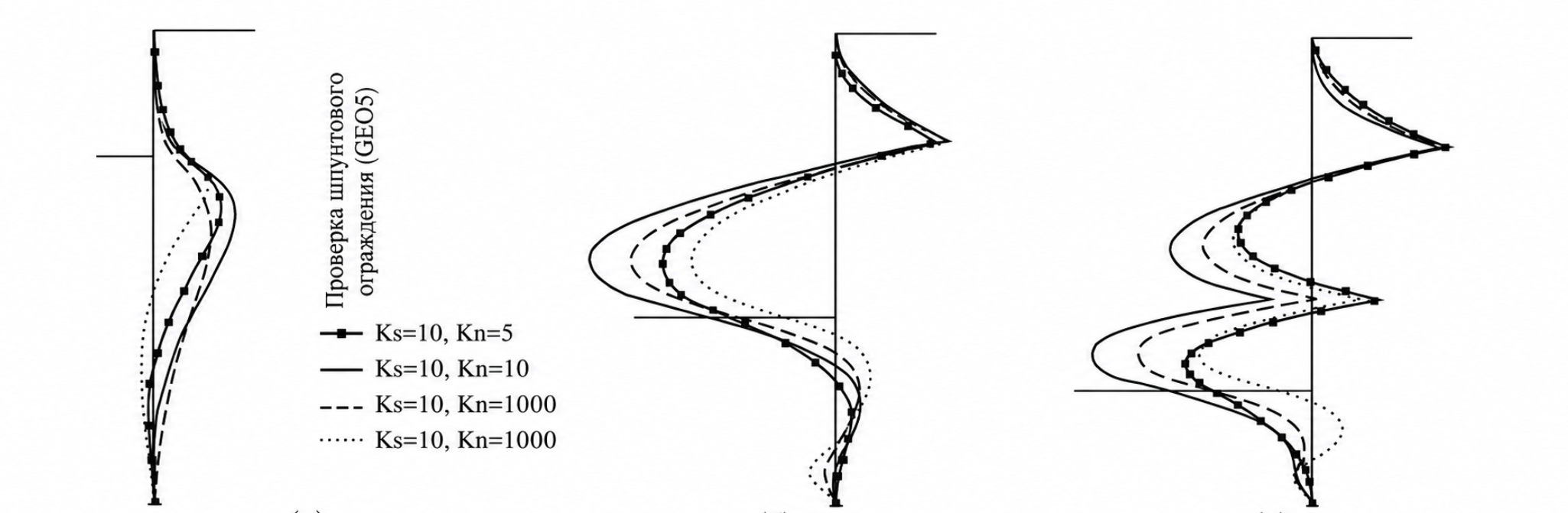

[рис.1, влияние контактной жёсткости при поэтапном нагружении]
Расчётная область разбивается на конечные элементы. Чем мельче сетка в нужных местах, тем точнее видно, как меняются напряжения и перемещения. Сгущать её имеет смысл на границах слоёв, под полосовой или распределённой нагрузкой и там, где напряжения перераспределяются особенно активно.
Сетка даёт не только максимальные значения, но и их положение. Это важно: одинаковое напряжение на разной глубине и в разных слоях означает разное для проекта.

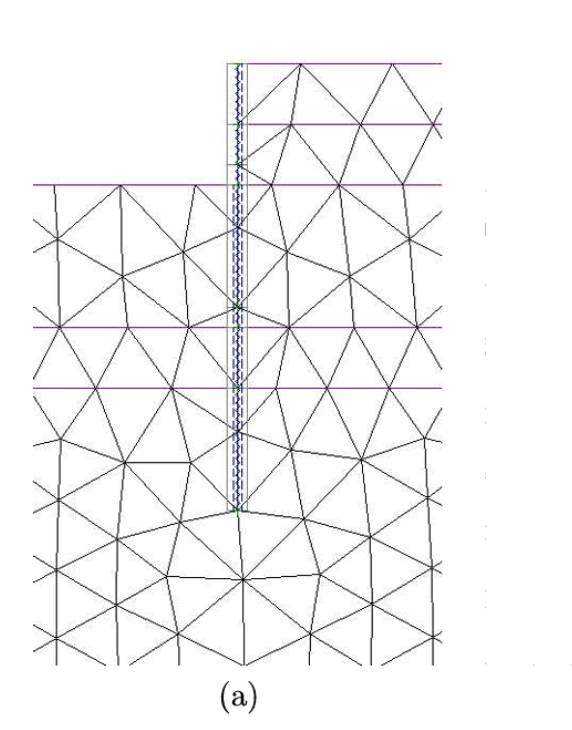

[рис.2, грубая и мелкая сетка: как детализация влияет на сходимость решения]
Между грунтом и конструкцией можно задать контактные элементы. Их работу определяют две величины: нормальная жёсткость Kn и касательная жёсткость Ks. Они описывают, насколько сопротивляется контакт смещению поперёк и вдоль поверхности.
На практике это влияет на то, как усилия передаются от сооружения к основанию, как распределяются изгибающие моменты и деформации. При поэтапной нагрузке разница между значениями жёсткости видна сильнее, поэтому Kn и Ks нужно подбирать обоснованно.
В расчётную схему также включаются конструктивные элементы со своей геометрией и жёсткостью: массивные фундаменты, бетонные конструкции, жёсткие включения. Так совместная работа сооружения и основания выглядит ближе к реальной, а перераспределение напряжений возле конструкций можно проанализировать отдельно.
В водонасыщенном грунте нагрузку делят между собой скелет грунта и поровая вода. Эффективное напряжение показывает ту часть нагрузки, которая передаётся через контакты частиц. Когда меняется уровень воды или гидравлическое состояние массива, меняются эффективные напряжения, а вместе с ними и деформирование грунта.
Зависимость водопроницаемости от степени насыщения в модели описывается уравнением van Genuchten. Проницаемость здесь не постоянная величина: чем больше грунт насыщен водой, тем иначе он её проводит. Поэтому массив различается не только по жёсткости, но и по характеру движения воды.

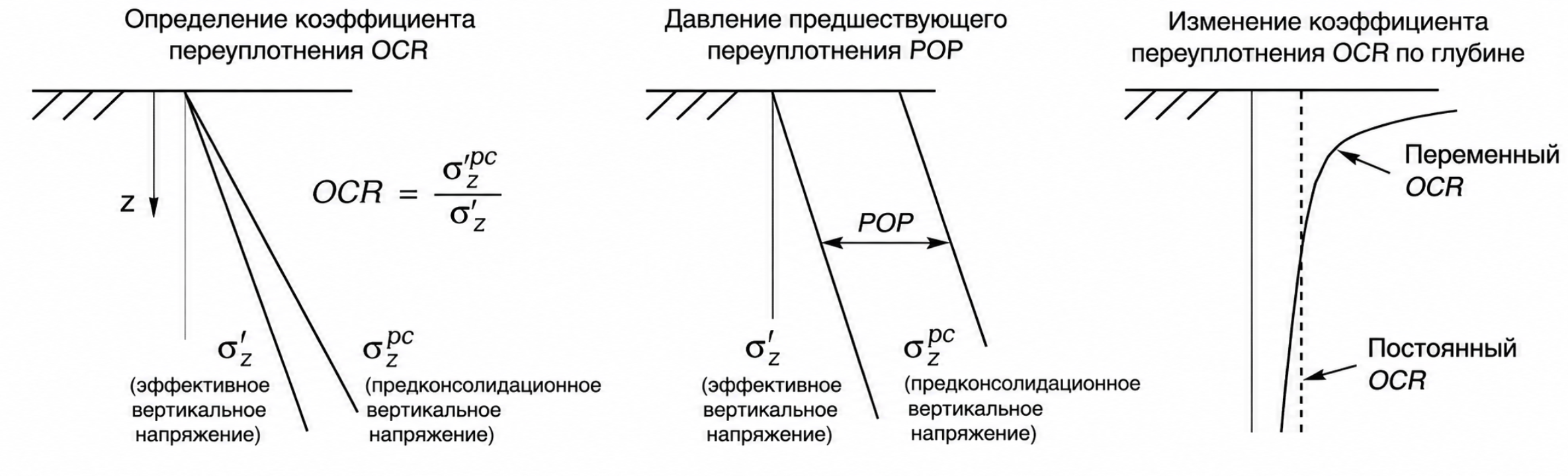

[рис.3, вертикальное предконсолидационное напряжение, OCR и POP. Нужна подпись от геотехника или убрать]
Модуль МКЭ GEO5 подходит для комплексной оценки неоднородных оснований, сравнения сценариев нагружения и поиска неблагоприятных зон. Это не только расчёт, но и аналитический инструмент, который помогает обосновать проектные решения.
Но у результата есть предел: он настолько точен, насколько точны исходные данные. Качество инженерно-геологических изысканий, выбор модели грунта, параметры контакта и детализация сетки напрямую определяют, можно ли доверять картине напряжений.
