Обновление вычислительного комплекса SCAD Office до версии 25.1 привнесло масштабные изменения в расчетное ядро, препроцессор ФОРУМ и программы-сателлиты. В отличие от промежуточных сервисных сборок, этот релиз содержит глубокую модернизацию алгоритмов нелинейных расчетов и расширение нормативной базы. Разбираем ключевые функции v25.1, которые напрямую влияют на точность результатов и легитимность расчетов при прохождении экспертизы.

Актуализация нормативной базы Республики Казахстан

Для проектных организаций, работающих на рынке Казахстана, ключевым аргументом в пользу версии 25.1 является интеграция актуальных нормативных документов. В новой версии реализована официальная поддержка:

• НТП РК 08-01.2-2021 (Научно-техническое пособие по проектированию бетонных и железобетонных конструкций из тяжелого, мелкозернистого и легкого бетона);

• НТП РК 08-01.7-2021 (Научно-техническое пособие по проектированию стальных конструкций).

Также разработчики обновили и дополнили национальные приложения к Eurocode (EN 1993) для Казахстана. Прямая интеграция этих документов в расчетные модули позволяет автоматизировать проверки элементов (включая классификацию сечений и использование параметров национальных приложений) непосредственно внутри программного комплекса, исключая необходимость стороннего ручного дорасчета. Также приятным фактом стало то, что разработчики добавили стали из национальных приложений Казахстана.

Развитие нелинейных расчетов и анализ критических состояний

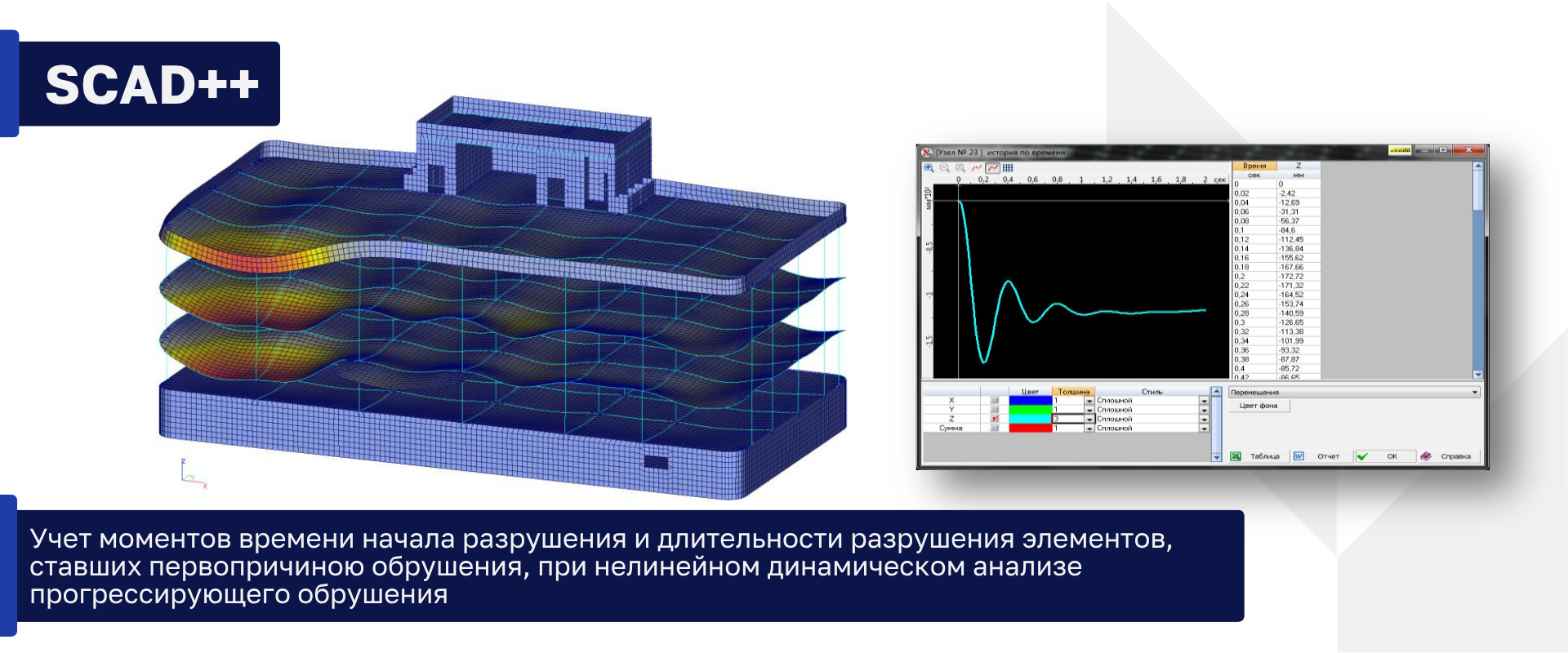

• Динамика разрушения при прогрессирующем обрушении
  В нелинейном динамическом расчете реализован учет конкретных моментов времени начала разрушения и его длительности для элементов, ставших первопричиной обрушения.
  Это позволяет более корректно учитывать сценарий развития аварийного процесса во времени.

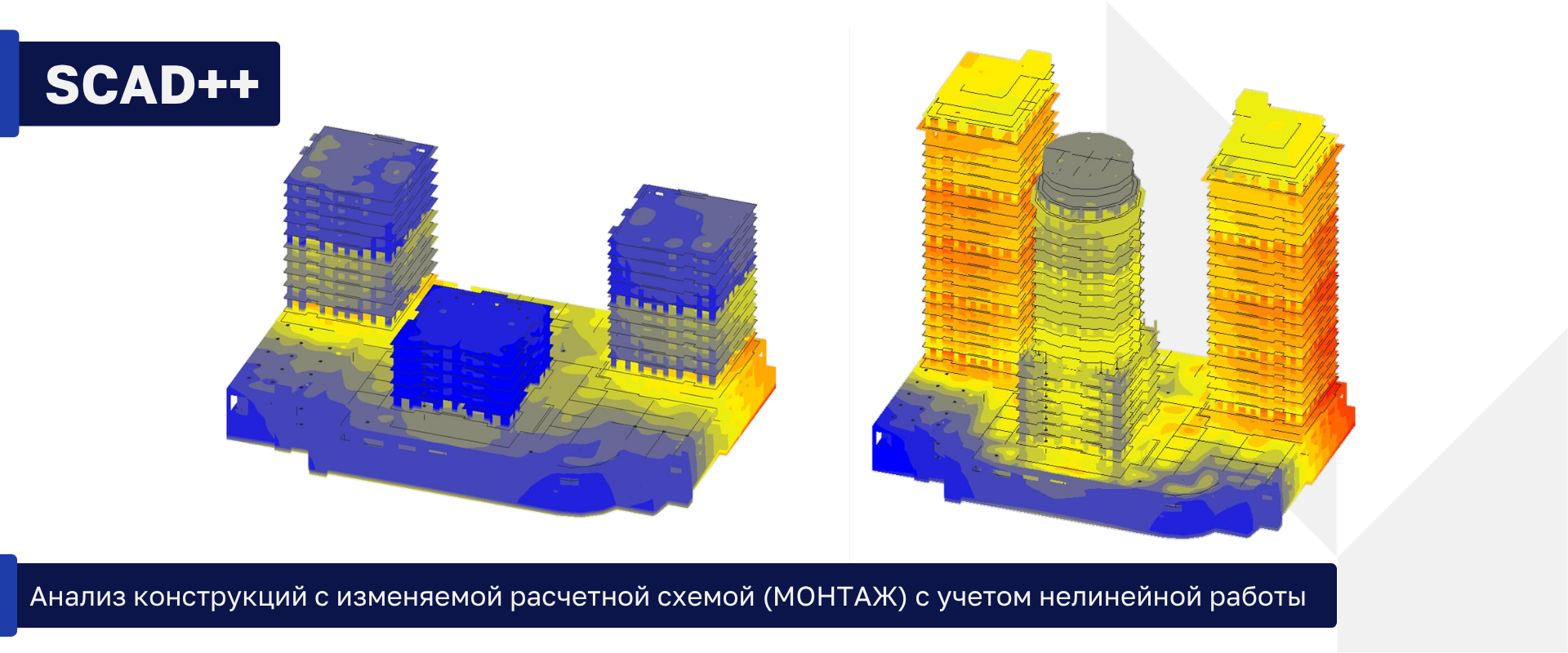

• Физическая нелинейность в системе «МОНТАЖ»
  Реализован расчет конструкций с изменяемой расчетной схемой с учетом нелинейной работы материалов.
  Функция позволяет учитывать влияние физической нелинейности на различных стадиях возведения сооружения.

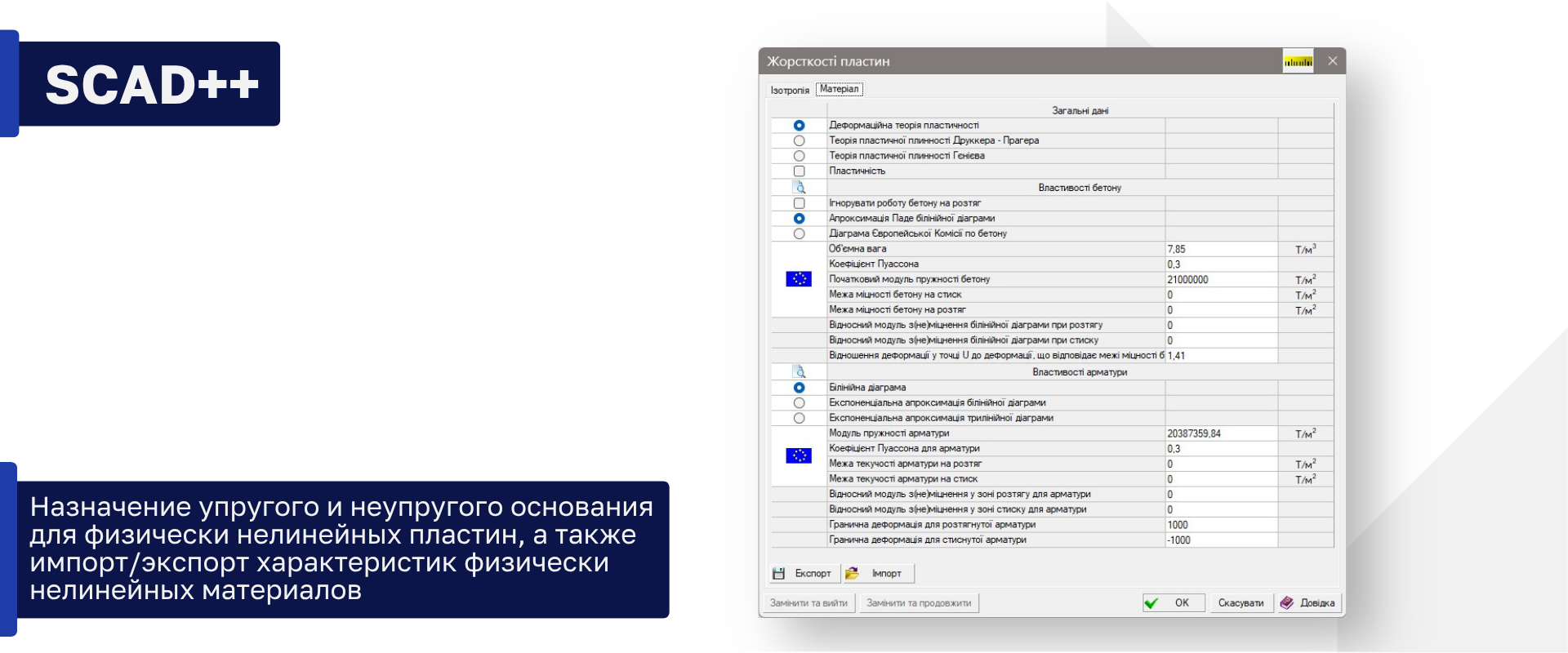

• Физически нелинейные пластины
  Для этого типа элементов теперь доступно назначение упругого и неупругого основания.
  Дополнительно внедрен импорт и экспорт характеристик материалов для быстрой конфигурации нелинейных моделей.

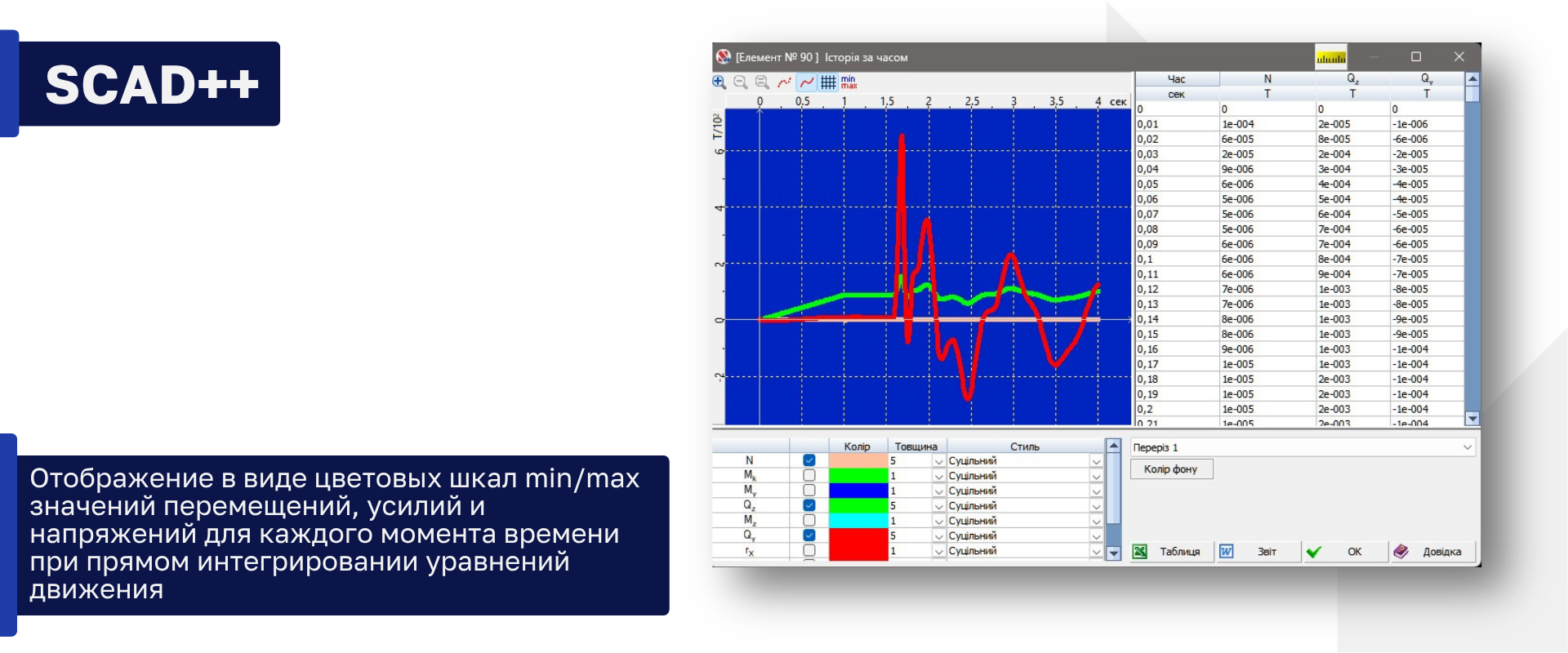

• Визуализация результатов прямого интегрирования
  Отображение минимальных и максимальных значений перемещений, усилий и напряжений для каждого временного шага теперь выводится через цветовые шкалы.
  Это упрощает анализ результатов динамического расчета и поиск опасных состояний при динамических воздействиях.

Автоматизация инженерных задач и новые типы нагрузок

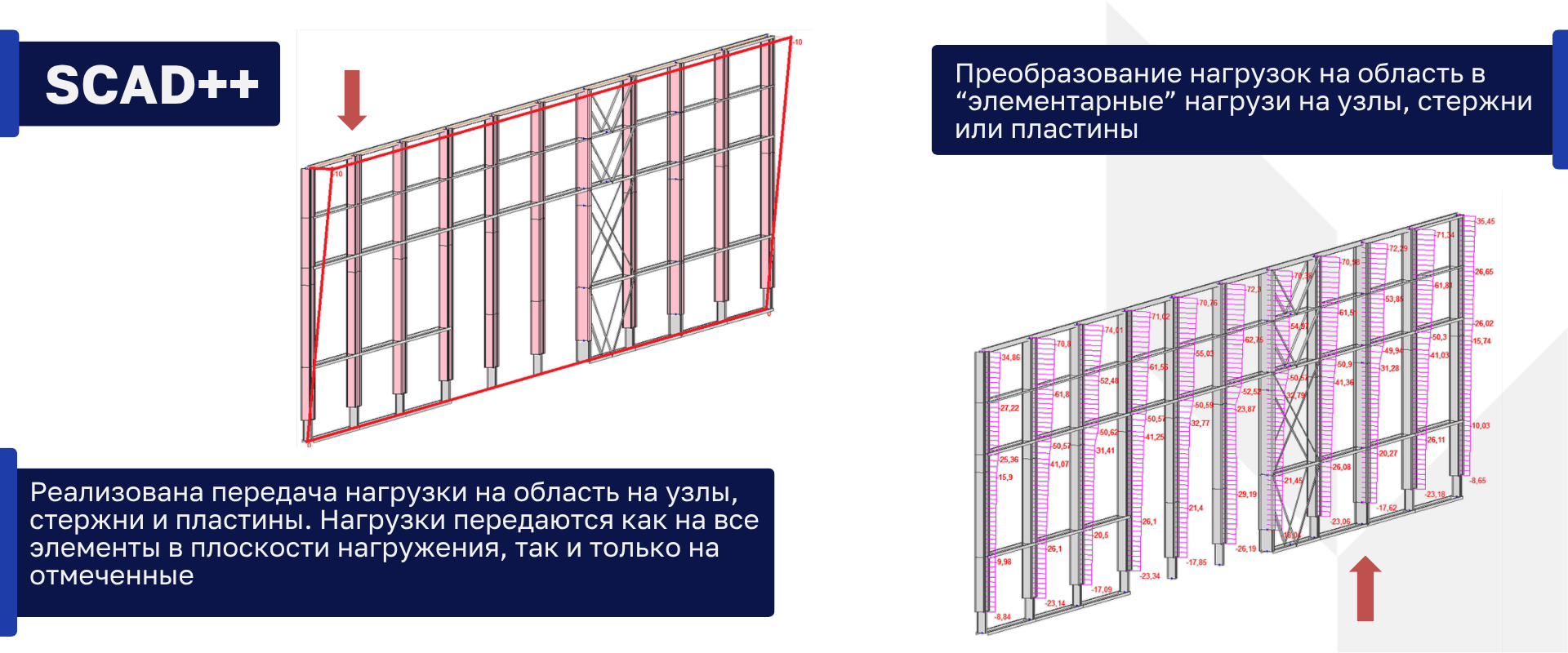

• Автоматизация нагрузок на область
  Добавлена функция автоматической передачи нагрузки, заданной на область, на узлы, стержни и пластины.
  Нагрузку можно распределять как на всю плоскость, так и на выбранные элементы, что значительно сокращает рутинные трудозатраты на сбор нагрузок.

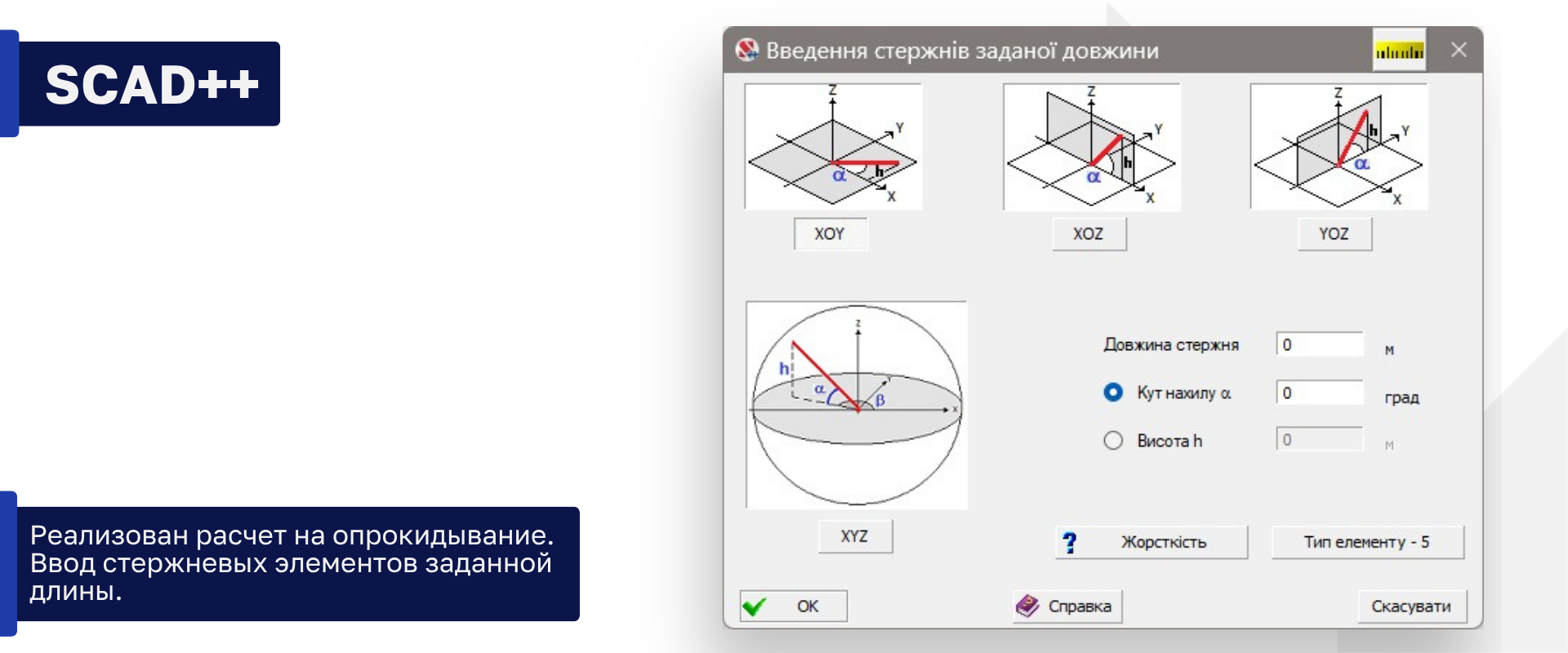

• Прямой расчет на опрокидывание
  В комплекс интегрирован расчет на опрокидывание сооружения, необходимый для проверки общей устойчивости положения здания
  в соответствии с нормативными требованиями.

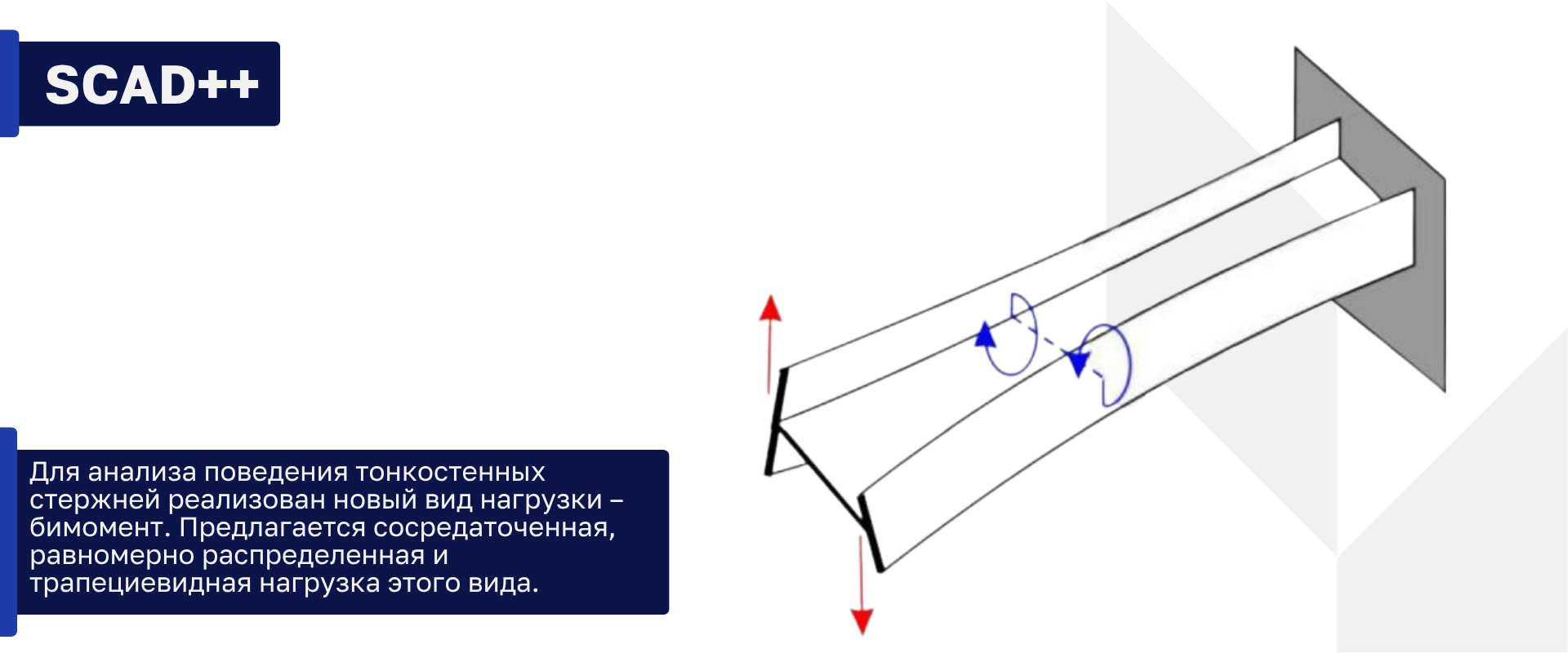

• Расчет тонкостенных профилей на бимомент
  Введен новый тип нагрузки — бимомент (сосредоточенный, распределенный, трапециевидный),
  что позволяет выполнять детальный анализ стесненного кручения тонкостенных стержней.

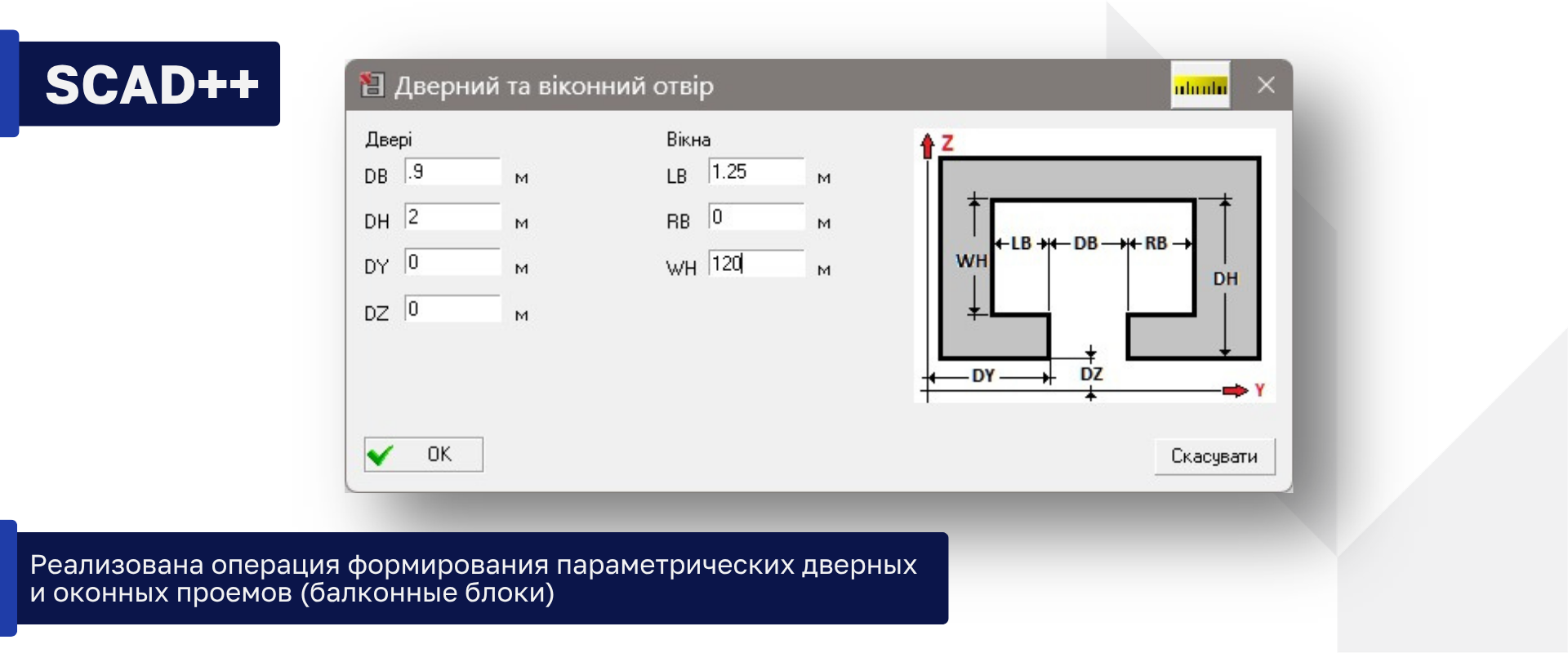

• Параметрические проемы в препроцессоре ФОРУМ
  Добавлена операция формирования параметрических дверных и оконных проемов, включая балконные блоки.
  При генерации модели примыкающие стержни и пластины могут автоматически связываться жесткими телами.

Глубокая модернизация программ-сателлитов

Обновление затронуло и автономные расчетные модули:

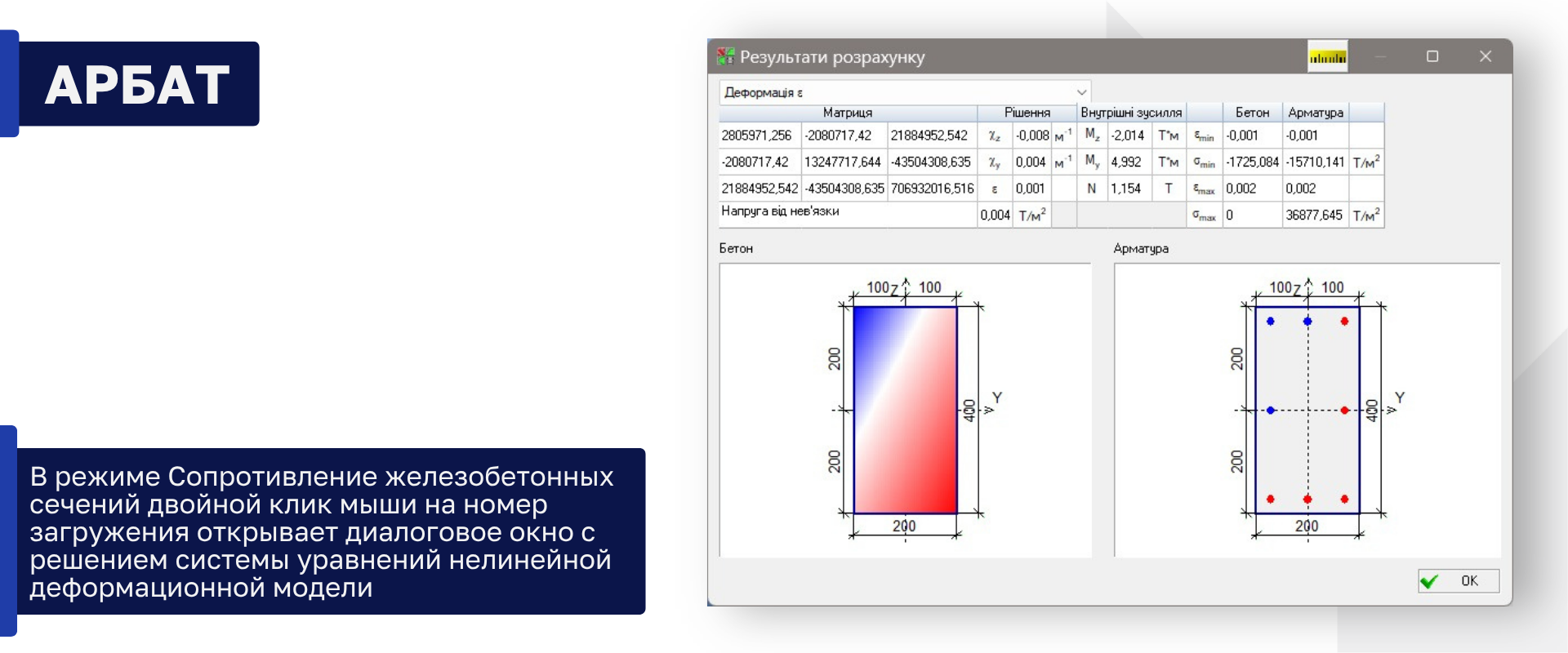

• АРБАТ
  Реализовано решение уравнений нелинейной деформационной модели в режиме сопротивления железобетонных сечений.

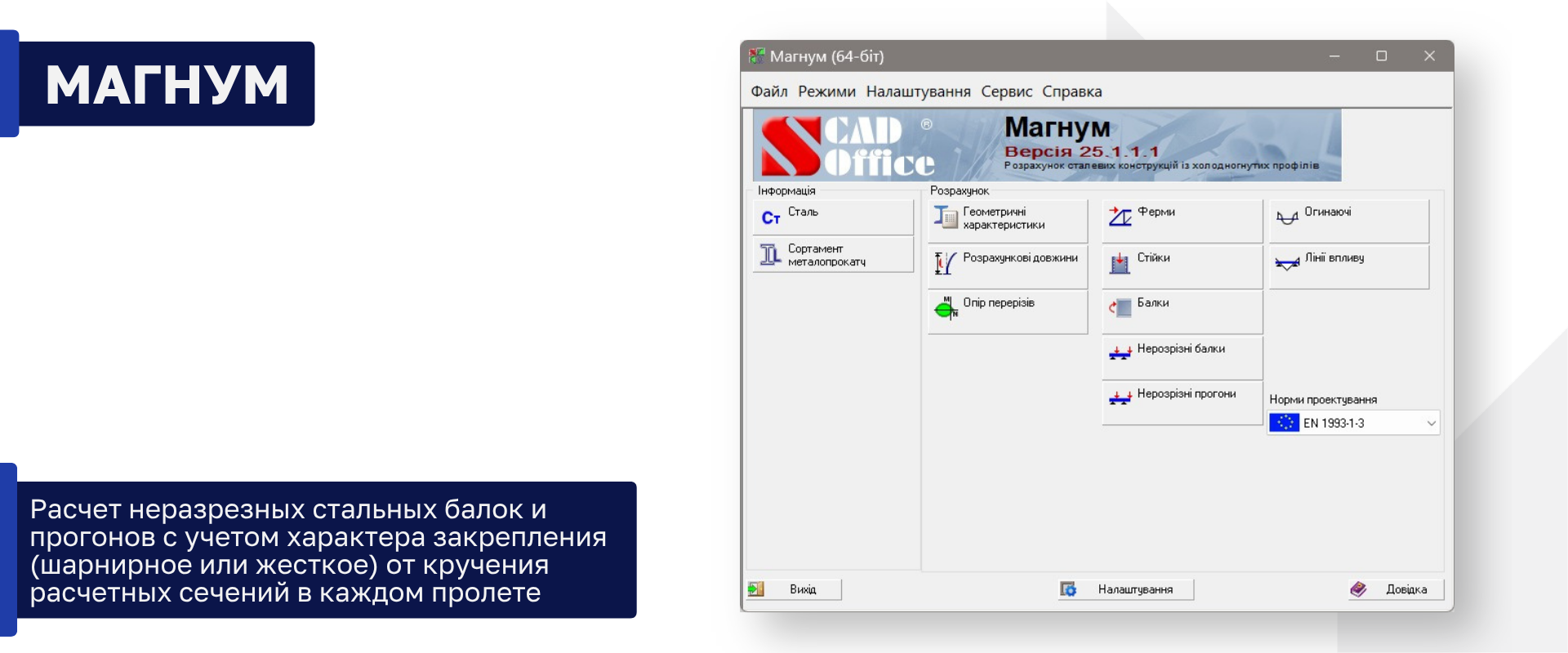

• МАГНУМ
  Добавлен расчет перфорированных балок.

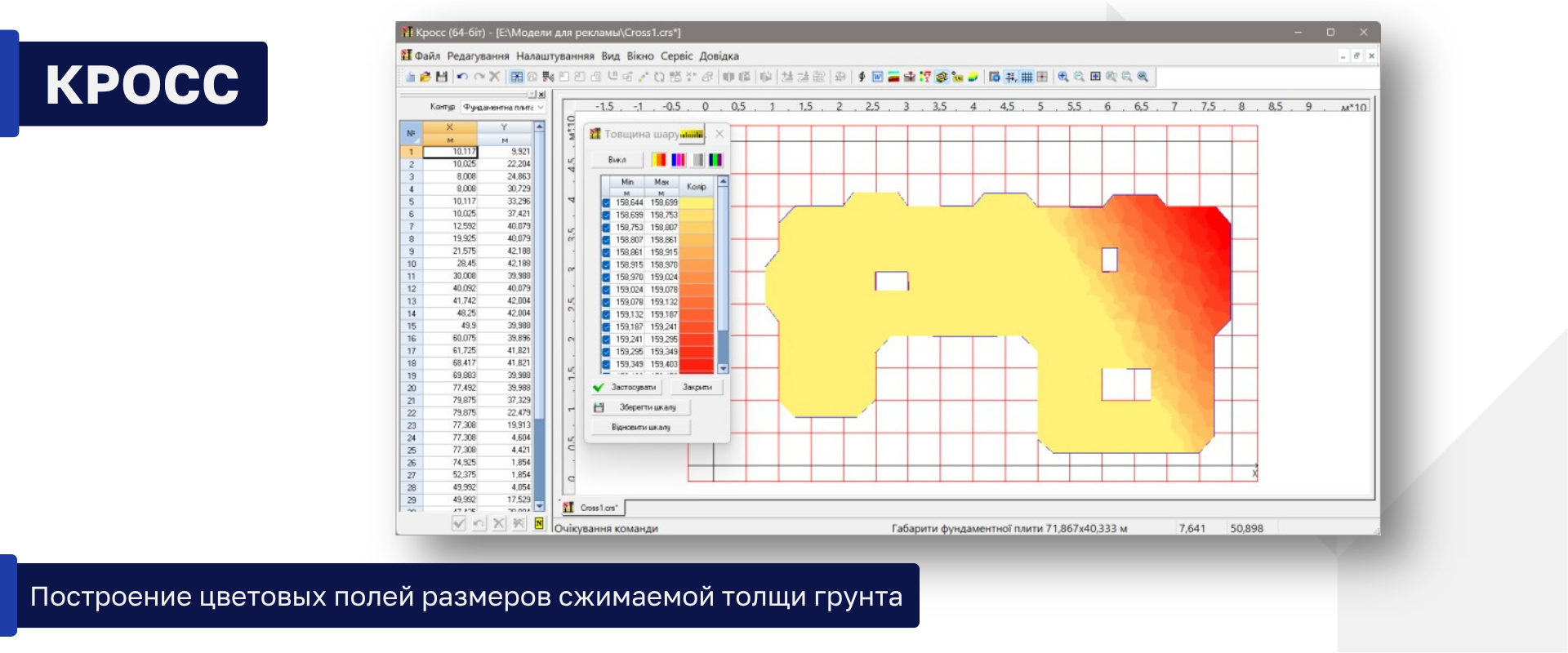

• КРОСС
  Реализована визуализация размеров сжимаемой толщи грунта.

Интеграция с BIM-средой и обмен данными

SCAD Office 25.1 расширяет возможности взаимодействия с BIM-платформами и внешними расчетными системами:

• Add-in для Revit 2026;

• поддержка Tekla 2024/2025;

• расширенный IFC-обмен;

• импорт моделей в формате SAF 2.2.0.

Это позволяет сократить объем ручной передачи модели между архитекторами, конструкторами и расчетчиками. И что же мы имеем по итогу?
Переход на SCAD Office v25.1 обеспечивает инженерам-расчетчикам не только необходимый уровень автоматизации, но что не менее важно – он обеспечивает поддержку актуальной нормативной базы РК  без применения промежуточного софта или ручного пересчета.
