SCAD Office v 21 купить в Казахстане SCAD Office v 21 купить в Казахстане

SCAD Office v 21

картинка SCAD Office v 21 от компании CAD.kz
(0)
Производитель
SCAD
Вид лицензии
Срок действия
Максимальная размерность решаемых задач
Доп. функции

Цена

1 404 480 тг.
Количество
- + шт Добавить в корзину
Запросить скидку
  • Полное описание
  • Характеристики
  • Отзывы

SCAD Office — система нового поколения, разработанная инженерами для инженеров и реализованная коллективом опытных программистов. В состав системы входит высокопроизводительный вычислительный комплекс SCAD, а также ряд проектирующих и вспомогательных программ, которые позволяют комплексно решать вопросы расчета и проектирования стальных и железобетонных конструкций. Система постоянно развивается, совершенствуются интерфейс пользователя и вычислительные возможности, включаются новые проектирующие компоненты.

SCAD Office сертифицирован на соответствие ГОСТ Р ИСО/МЭК 9126−93, ГОСТ 28195–89, ГОСТ Р ИСО 9127−94, РД 50−34.698−90

В состав SCAD Office входят программы нескольких видов:

  • вычислительный комплекс Structure CAD (SCAD), являющийся универсальной расчетной системой конечно-элементного анализа конструкций и ориентированный на решение задач проектирования зданий и сооружений достаточно сложной структуры;
  • вспомогательные программы, предназначенные для «обслуживания» SCAD и обеспечивающие форматирование и расчет геометрических характеристик различного вида сечений стержневых элементов (Конструктор сечений, КОНСУЛ, ТОНУС, СЕЗАМ), определение нагрузок и воздействий на проектируемое сооружение (ВеСТ), вычисление коэффициентов постели, необходимых при расчете конструкций на упругом основании (КРОСС), импорт данных из архитектурных систем и формирование укрупненных моделей (препроцессор ФОРУМ);
  • проектно-аналитические программы (КРИСТАЛЛ, АРБАТ, ЗАПРОС, ДЕКОР, КАМИН, ОТКОС), предназначенные для решения частных задач проверки и расчета стальных и железобетонных конструкций в соответствии с требованиями нормативных документов (СНиП, СП), расчета элементов оснований и фундаментов, расчетов и проверок элементов каменных и армокаменных конструкций на соответствие требованиям СНиП;
  • проектно-конструкторские программы (КОМЕТА, МОНОЛИТ), предназначенные для разработки конструкторской документации на стадии детальной проработки проектного решения;
  • электронные справочники (КоКон, КУСТ).
Варианты поставки делятся на поставку с доп.функциями и без доп.функций.
          Дополнительные функции Scad Office:
  • Вычисление спектров ответа - расчет с учетом поэтажных спектров ответа при сейсмических расчетах по акселерограммам.
  • Нелинейный процессор (расчет физически нелинейных задач) - расчет с учетом  физической нелинейности.
  • Нелинейный процессор (расчет геометрически нелинейных задач) - расчет с учетом геометрической нелинейности.
  • Амплитудно-частотные характеристики - расчет с учетом динамических воздействий от оборудования и машин.
  • Вариации моделей - расчет с учетом неопределенности параметров расчетной модели.
  • Монтаж - расчет с учетом стадий возведения конструкции.
  • Огнестойкость - анализ огнестойкости отдельных незащищенных элементов стальных и железобетонных конструкций.


Вычислительный комплекс SCAD включает развитые средства подготовки данных, расчета, анализа результатов и не имеет ограничений на размеры и форму проектируемых сооружений.

Тем не менее для инженера-проектировщика во многих случаях важными являются «простые» задачи, решение которых занимает заметную часть времени. К таким задачам можно отнести проверку сечений элементарных балок, сбор нагрузок на элементы конструкций, определение геометрических характеристик составных сечений. Для решения этих задач и были разработаны дополнительные программы-сателлиты. Вместе с вычислительным комплексом они составляют систему SCAD Office.

При разработке программ-сателлитов предусматривается общность в представлении данных, способах управления, используемых формах проверки нормативных требований и показе результатов таких проверок, документировании работы. При этом любая из программ, входящих в систему SCAD Office, может использоваться в автономном режиме.

Ввиду того что пользователем программ может быть и начинающий инженер, пропуск любой из проверок, представленных в нормах проектирования, недопустим.

Вычислительный комплекс SCAD реализован как интегрированная система прочностного анализа и проектирования конструкций на основе метода конечных элементов.

Единая графическая среда синтеза расчетной схемы и анализа результатов обеспечивает неограниченные возможности моделирования расчетных схем от самых простых до самых сложных конструкций, удовлетворяя потребностям опытных профессионалов и оставаясь при этом доступной для начинающих.

Высокопроизводительный процессор позволяет решать задачи большой размерности (сотни тысяч степеней свободы при статических и динамических воздействиях).

SCAD включает развитую библиотеку конечных элементов для моделирования стержневых, пластинчатых, твердотельных и комбинированных конструкций, модули анализа устойчивости, формирования расчетных сочетаний усилий, проверки напряженного состояния элементов конструкций по различным теориям прочности, определения усилий взаимодействия фрагмента с остальной конструкцией, вычисления усилий и перемещений от комбинаций загружений. В состав комплекса включены программы подбора арматуры в элементах железобетонных конструкций и проверки сечений элементов металлоконструкций.

Система постоянно развивается, совершенствуются интерфейс пользователя и вычислительные возможности, включаются новые проектирующие компоненты.

Вычислительные возможности

  • высокая скорость расчета
  • развитая библиотека конечных элементов
  • эффективные методы оптимизации матрицы жесткости

Моделирование конструкций

  • развитые графические средства формирования и корректировки геометрии расчетных схем, описания физико-механических свойств материалов, задания условий опирания и примыкания, а также нагрузок
  • большой набор параметрических прототипов конструкций, включающий рамы, фермы, балочные ростверки, оболочки, поверхности вращения, аналитически заданные поверхности
  • автоматическая генерация произвольной сетки конечных элементов на плоскости
  • возможность формирования сложных расчетных моделей путем сборки из различных схем
  • широкий выбор средств графического контроля всех характеристик расчетной схемы
  • возможность работы на сетке разбивочных (координационных) осей
  • развитый механизм работы с группами узлов и элементов
  • формирование расчетной модели путем копирования всей схемы или ее фрагментов
  • импорт геометрии из систем ArchiCAD, HyperSteel, чтение данных в форматах DXF, DWG

Результаты

  • результаты расчета отображаются как в графической, так и в табличной формах
  • в графической форме результаты расчета перемещений выводятся в виде деформированной схемы, цветовой и цифровой индикации значений перемещений в узлах, а также изополей и изолиний перемещений для пластинчатых и объемных элементов, выполняется анимация форм колебаний для динамических и процесса деформирования для статических загружений
  • для стержневых элементов могут быть получены деформированные схемы с учетом прогибов, а также эпюры прогибов для отдельных элементов
  • усилия в стержневых элементах представляются в виде эпюр для всей схемы или отдельного элемента, а также цветовой индикацией максимальных значений выбранного силового фактора
  • усилия и напряжения в пластинчатых и объемных элементах выводятся в виде изополей или изолиний в указанном диапазоне цветовой шкалы с возможностью одновременного отображения числовых значений в центрах и узлах элементов
  • графическое представление результатов работы постпроцессора подбора арматуры в элементах железобетонных конструкций в виде эпюр для стержневых и изополей или изолиний распределения арматуры для пластинчатых элементов
  • возможность локализации результатов расчета в заданном диапазоне значений перемещений и силовых факторов
  • результаты расчета в табличной форме могут экспортироваться в редактор MS Word или электронные таблицы MS Excel
  • табличное представление результатов может быть дополнено графическими материалами, отобранными в процессе создания расчетной схемы и анализа результатов
  • экспорт результатов подбора арматуры в плитах и перекрытиях в систему AllPlan

Проектирование

  • подбор арматуры в сечениях элементов железобетонных конструкций для стержневых и пластинчатых элементов по предельным состояниям первой и второй группы
  • проверка несущей способности и подбор сечений элементов стальных конструкций из прокатных профилей

Обмен данными с другими программами

SCAD обеспечивает обмен данными с другими программами используя

  • универсальные форматы (IFC, CIS/2, DXF, DWG);
  • форматы данных программ Advance Steel (версии 2014, 2015, 2016), ANSYS, STAAD, Abacus, Femap, GMSH, NetGen;
  • плагины для программ Revit (версии 2013, 2014,2015, 2016, 2017, 2018), ArchiCAD (версии 16,17,18, 19, 20), Tekla (версии 18 19 20 21, 2016, 2017).
В состав SCAD Office входят программы нескольких видов:
вычислительный комплекс Structure CAD (SCAD), являющийся универсальной расчетной системой конечно-элементного анализа конструкций и ориентированный на решение задач проектирования зданий и сооружений достаточно сложной структуры;
вспомогательные программы, предназначенные для «обслуживания» SCAD и обеспечивающие форматирование и расчет геометрических характеристик различного вида сечений стержневых элементов (Конструктор сечений, КОНСУЛ, ТОНУС, СЕЗАМ), определение нагрузок и воздействий на проектируемое сооружение (ВеСТ), вычисление коэффициентов постели, необходимых при расчете конструкций на упругом основании (КРОСС), импорт данных из архитектурных систем и формирование укрупненных моделей (препроцессор ФОРУМ);
проектно-аналитические программы (КРИСТАЛЛ, АРБАТ, ЗАПРОС, ДЕКОР, КАМИН, ОТКОС), предназначенные для решения частных задач проверки и расчета стальных и железобетонных конструкций в соответствии с требованиями нормативных документов (СНиП, СП), расчета элементов оснований и фундаментов, расчетов и проверок элементов каменных и армокаменных конструкций на соответствие требованиям СНиП;
проектно-конструкторские программы (КОМЕТА, МОНОЛИТ), предназначенные для разработки конструкторской документации на стадии детальной проработки проектного решения;
электронные справочники (КоКон, КУСТ).

Состав комплекта:
SCAD (Structure CAD) 21.1
Вычислительный комплекс SCAD (Structure CAD) — интегрированная система прочностного анализа и проектирования конструкций на основе метода конечных элементов, позволяющая определить напряженно-деформированное состояние конструкций от статических и динамических воздействий, а также выполнить ряд функций проектирования элементов конструкций.

АРБАТ 21.1
Программа предназначена для проверки несущей способности или подбора арматуры в элементах железобетонных конструкций, а также для проверки местной прочности элементов железобетонных конструкций (включая закладные детали) согласно требованиям СНиП 52−01−2003 (либо СНиП 2.03.01−84*) «Бетонные и железобетонные конструкции».
Программа работает в нескольких режимах:
Информация — предоставление наиболее употребительных справочных данных.
Экспертиза — определение несущей способности элементов конструкции при заданном армировании.
Местная прочность — определение несущей способности элементов на локальном уровне.
Подбор арматуры — армирование конструкции для обеспечения прочности при заданных нагрузках.

ВеСТ 21.1
Программа ВеСТ предназначена для выполнения расчетов, связанных с определением нагрузок и воздействий на строительные конструкции в соответствии с рекомендациями четырех нормативных документов: СНиП 2.01.07−85, являющегося межгосударственным документом стран СНГ, СНиП 2.01.07−85* с изменением от 2003 г. № 2 в части снеговых нагрузок, действующего на территории Российской Федерации, ДБН В.1.2−2:2006 с изменением № 1 в части определения ветровых нагрузок, регламентирующих нагрузки и воздействия, и ДСТУ Б В.1.2−3:2006, регламентирующего прогибы и перемещения и действующего на территории Украины.

ДЕКОР 21.1
Программа ДЕКОР производит проверку элементов деревянных конструкций на соответствие требованиям СНиП ii-25−80 «Деревянные конструкции».
Реализованные в программе расчетные и информационные режимы объединены в две группы — «Информация» и «Расчет»:
справочные;
вспомогательные, связанные с проектированием деревянных конструкций;
реализующие проверку сечений на выполнение расчетных требований СНиП ii-25−80;
выполняющие проектирование простых конструктивных элементов. Результаты вычислений могут быть представлены в виде иллюстрированного отчета, создаваемого автоматически. Отчет передается в любое приложение Windows, ассоциированное с форматом rtf, — например, в word.

ЗАПРОС 21.1
Программа для расчета элементов оснований и фундаментов в соответствии с требованиями СНиП 2.01.07−85 «Нагрузки и воздействия», СНиП 2.02.01−83* и СП 50−101−2004.
Программа работает в нескольких режимах:
Информация — предоставление наиболее употребительных справочных данных по основаниям.
Фундаменты — определение несущей способности элементов конструкции при заданном армировании.
Сваи — определение несущей способности свай.

КАМИН 21.1
Программа КАМИН предназначена для выполнения конструктивных расчетов и проверок элементов каменных и армокаменных конструкций на соответствие требованиям СНиП II-22−81 или СП 15.13330.2012.
Предполагается, что расчетные усилия соответствуют нагрузкам, определенным пользователем по СНиП 2.01.07−85*. Требованиям этого же документа соответствуют реализованные программой правила выбора расчетных сочетаний усилий. Везде в программе предполагается, что заданы расчетные значения нагрузок.

КоКон 21.1
Изучение концентрации напряжений основано на теоретических вычислениях, численном анализе или экспериментальных данных (фотоупругость).
Многочисленные исследования концентрации напряжений были систематизированы и изложены в книге W.D.Pilkey «Peterson's Stress Concentration Factors». Реализация программы КоКон основана в основном на этой публикации.

КОМЕТА-2 21.1
Программа КОМЕТА-2 предназначена для экспертизы принятых проектных решений и проектирования наиболее распространенных типов узлов стержневых металлических конструкций зданий и сооружений в промышленном и гражданском строительстве. Программа включает информационные режимы, выполняющие справочные и вспомогательные операции, и расчетные режимы, реализующие экспертизу и проектирование узлов.

Конструктор сечений 21.1
Конструктор сечений (Конструктор) предназначен для формирования произвольных составных сечений из стальных прокатных профилей и листов, а также расчета их геометрических характеристик, необходимых для выполнения расчета конструкций. Конструктор функционирует в среде MS Windows и не предъявляет специальных требований к конфигурации компьютера.

КОНСУЛ 21.1
Программа определяет ряд важных характеристик для сконструированного сечения (площадь поперечного сечения А, значения моментов инерции Iy и Iz относительно центральных осей, параллельных координатным осям, радиусы инерции iy и iz относительно тех же осей, момент инерции при свободном кручении, координаты центра масс и др.).
Предполагается, что результаты расчета будут использованы при дальнейшем исследовании напряженно-деформированного состояния, в частности, при задании исходных данных в любой программе прочностного расчета. Кроме того, программа может быть использована для определения жесткостных характеристик зданий и сооружений, а также их элементов.

КРИСТАЛЛ 21.1
Программа КРИСТАЛЛ проводит проверку элементов и соединений стальных конструкций на соответствие нормам СНиП ii-23−81* «Стальные конструкции. Нормы проектирования». Режимы работы программы можно условно разделить на группы:
справочные;
вспомогательные, связанные с проектированием стальных конструкций;
реализующие проверку сечений и узловых соединений на выполнение расчетных требований СНиП ii-23−81*;
выполняющие проектирование простых конструктивных элементов. Результаты вычислений могут быть представлены в виде иллюстрированного отчета, создаваемого автоматически. Отчет передается в любое приложение Windows, ассоциированное с форматом rtf, — например, в word.

КРОСС 21.1
Программа КРОСС определяет осадки (и через них винклеровский коэффициент постели) с учетом распределительной способности основания. Это позволяет использовать результаты работы программы при определении напряженно-деформированого состояния конструкций (например, с помощью программы SCAD) без задания второго (пастернаковского) коэффициента постели.

КУСТ 21.1
Электронный расчетно-теоретический справочник проектировщика.

МОНОЛИТ 21.1
Система разработана в соответствии с требованиями действующих норм (СНиП 2.03.01−84*. «Бетонные и железобетонные конструкции», ГОСТ 21.501−93 (ДСТУ Б А.2.4−7−95). Система проектной документации для строительства. «Правила выполнения архитектурно-строительных рабочих чертежей», ГОСТ 21.101−97 (ДСТУ Б А.2.4−4−99). Система проектной документации для строительства. «Основные требования к проектной и рабочей документации»).
Работает в нескольких режимах:
Информационные режимы — характеристики бетона и арматуры, включающие таблицы СНиП со значениями нормативного и расчетного сопротивлений бетона и арматуры по предельным состояниям 1-й и 2-й групп, а также сортамент арматуры.
Ввод исходных данных — узлы, колонны, балки, стены, плиты, информация об армировании плит и балок.
Конструирование — результаты, чертежи.

ОТКОС 21.1
Программа предназначена для определения коэффициента запаса устойчивости откосов и склонов. В качестве механизма потери устойчивости принимается механизм скольжения оползающего массива относительно неподвижной части откоса. Сопротивление сдвигу по поверхности скольжения рассчитывается для статических условий. Вдоль всей поверхности выдерживается критерий разрушения грунта, принимаемый в виде закона Кулона.

СЕЗАМ 21.1
Учитывая, что все нормативные документы ориентированы на проверку сечений только определенного типа, полученное в результате аппроксимации сечение может быть использовано в расчетных программах для учета упруго-пластической стадии работы, проверки устойчивости плоской формы изгиба, выпучивания из силовой плоскости и других проверок.

ТОНУС 21.1
В отличие от программ Конструктор сечений и КОНСУЛ, здесь реализован другой подход к формированию модели поперечного сечения. Предполагается, что сечение является тонкостенным и формируется из полосок заданием их толщины и определением положения их срединной линии.

Расшифровка конфигурации:
Spro - SCAD Pro – максимальная размерность решаемых задач не ограничена;
S 392 - SCAD 392 – максимальная размерность решаемых задач 392 000 степеней свободы;
S64 - SCAD 64–максимальная размерность решаемых задач 64 000 степеней свободы.

В комплект поставки без дополнительной оплаты включаются:
* подсистемы импорта геометрии расчетных моделей из систем AutoCAD (DXF, DWG), Revit Structure, ArchiCAD, 3D Studio MAX, Tekla Structures, GRAITEC, StruCAD и др.;
* техническая документация на бумажных носителях, в соответствии с приобретаемой комплектацией программных модулей с учетом наличия на момент закупки.

Дополнительные функции вычислительного комплекса SCAD:
* Вычисление спектров ответа - расчет с учетом поэтажных спектров ответа при сейсмических расчетах по акселерограммам
* Нелинейный процессор (расчет физически и геометрически нелинейных задач) - расчет с учетом геометрической и физической нелинейности
* Амплитудно-частотные характеристики - расчет с учетом динамических воздействий от оборудования и машин
* Вариации моделей - расчет с учетом неопределенности параметров расчетной модели
* Монтаж - расчет с учетом стадий возведения конструкции
* Огнестойкость - анализ огнестойкости отдельных незащищенных элементов стальных и железобетонных конструкций.

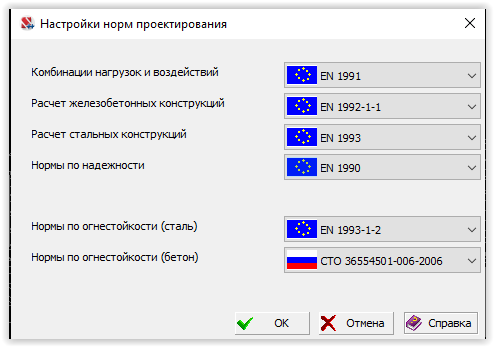

В SCAD Office реализованы следующие нормы

image (9) (1).png
Подробнее...
  • Производитель: SCAD
  • Системные требования указаны для удобной работы (создание и расчет модели) непосредственно с вычислительным комплексом SCAD:

    1. операционная система Windows XP Professional SP2 (SP3) (рекомендуется), Windows XP Home SP2, Windows Vista, Windows 7;
    2. процессор (поддерживаются многопроцессорные системы) Intel Pentium IV (или аналогичный процессор AMD Athlon) с тактовой частотой 1,4 ГГц или выше;
    3. оперативная память 2 Гб и выше;
    4. жесткий диск от 120 Гб (для создания временных файлов при расчете);
    5. монитор VGA с разрешением 1024×768 в режиме True Color.

    Рекомендуемые требования при работе с конфигурацией Smax (при расчете насыщенных моделей (более 392 000 степеней свободы) с большим количеством нагрузок):

    1. операционная система Windows XP Professional SP2, Windows XP Home SP2, Windows Vista, Windows 7;
    2. процессор Intel Pentium IV с тактовой частотой 3 Ггц;
    3. оперативная память 3 Гб;
    4. жесткий диск 320 Гб (для создания временных файлов при расчете);
    5. видеоадаптер с экранным разрешением 1280×1024 в режиме True Color (32 бит) и памятью не менее 128 Мб. Необходима поддержка OpenGL или Direct3D.

    Под Windows 7×32 и x64 программа устанавливается и работает, но есть два нюанса:

    1. возможности 64-битной системы не используются: программа работает с той же производительностью, что и под х32;
    2. под Windows 7 нельзя воспользоваться возможностью самостоятельной перепрошивки ключа (при помощи исполняемого файла) в случае апгрейда или изменения конфигурации.
