MagiCAD Electrical — мощный инструмент для проектирования систем электроснабжения, освещения и сверхнизковольтных сетей в AutoCAD. Позволяет моделировать цепи, прокладывать кабели, создавать схемы щитов, проводить точные расчёты и интегрироваться с DIALux evo. Это надежный инструмент для быстрого и эффективного проектирования электрических, слаботочных сетей и освещения.
Ключевые функции:
Выбор и установка оборудования: подбор BIM-моделей оборудования по критериям из MagiCAD Cloud, выравнивание и групповая установка.
Локализация: готовые шаблоны проектов, поддержка европейских стандартов, локальные символы и алгоритмы расчётов.
Схемы распределительных щитов: автоматическая генерация, редактирование, синхронизация с моделью и обратная связь между схемой и моделью.
Расчёты систем электроснабжения: короткие замыкания, перепад напряжения, расчёт мощности, подбор кабелей и защитных устройств с предупреждением о несоответствиях.

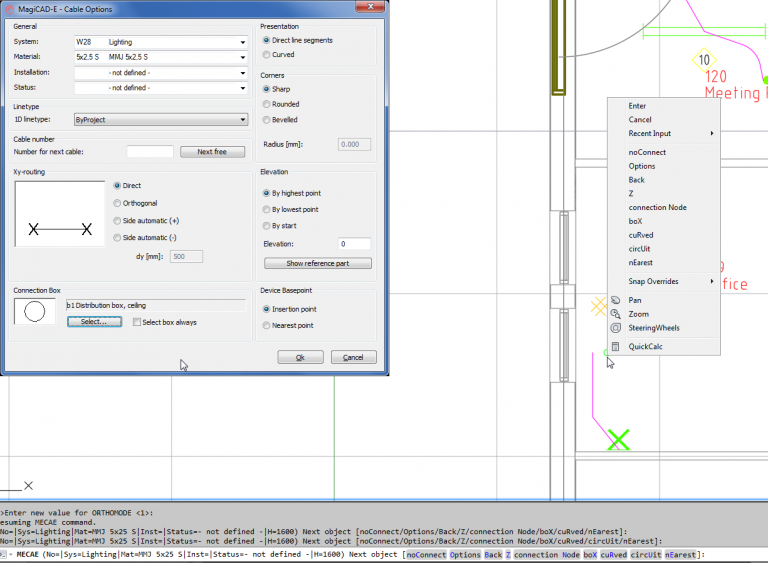

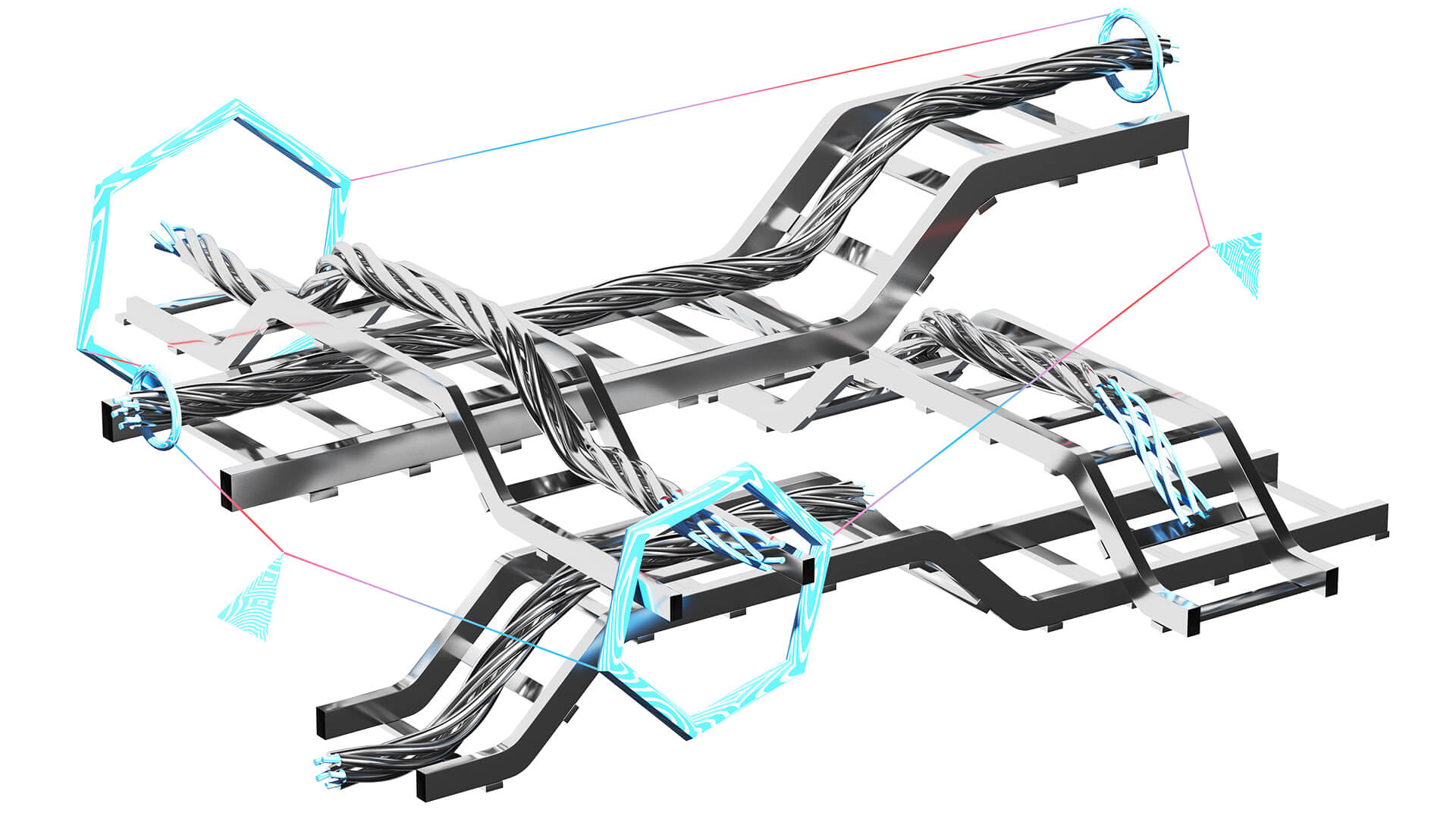

Прокладка кабелей и кабельных пакетов: прокладка с учётом высоты, реальной длины, подключение к щитам, анализ состава и параметров кабельных трасс.
.png)

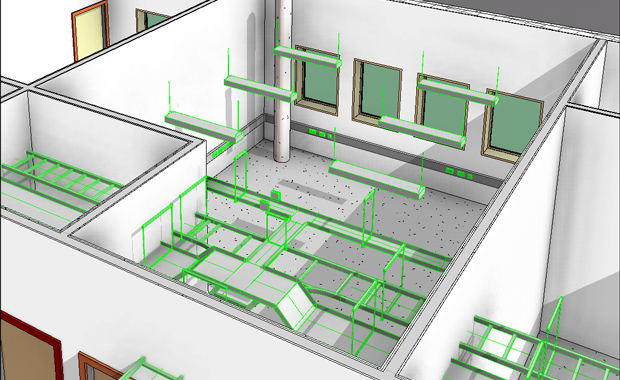

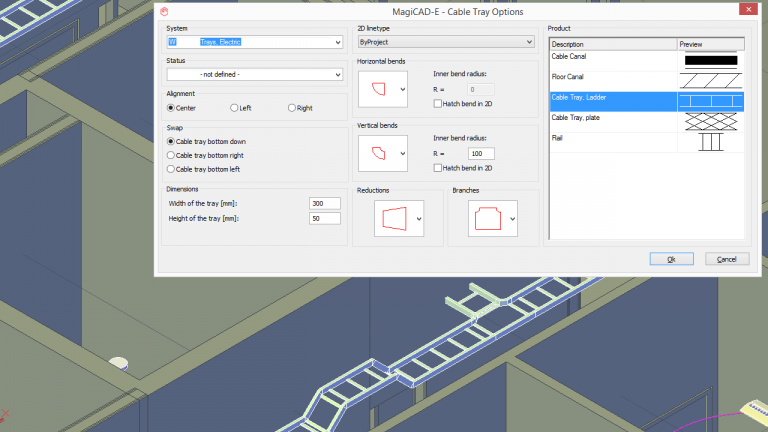

Моделирование лотков и труб: 3D-прокладка трасс с учётом координации между разделами, удобное редактирование и корректировка маршрутов.
Интеграция с DIALux evo: импорт схем освещения, автоматическое сопоставление светильников и обновление проекта без дублирования.

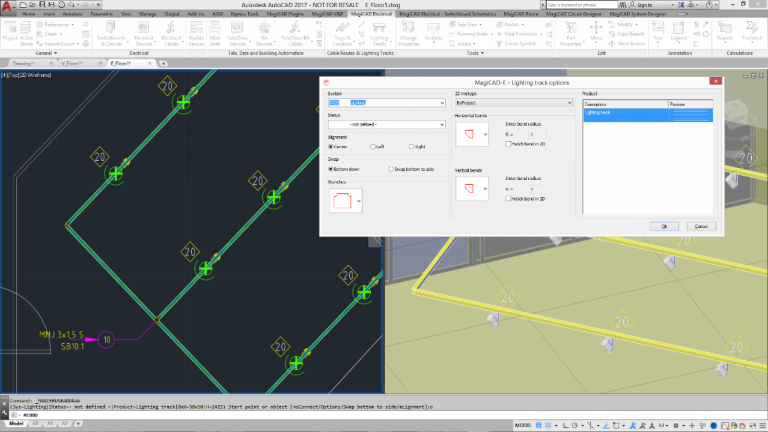

Трек-системы освещения: моделирование с подключёнными устройствами, расчёты и учёт проводников, адаптеров и приборов.
Схематические чертежи: создание схем электроснабжения и сверхнизкого напряжения до моделирования, расчёты на схеме, двусторонняя синхронизация с моделью.
| Системные требования для MagiCAD 2025 для AutoCAD совпадают с теми, которые указаны для 64-разрядной версии AutoCAD | |
|---|---|
| Операционная система | 64-разрядная версия Microsoft® Windows® 11 и Windows 10 версии 1809 или выше. |
| Процессор |
Базовый : процессор 2,5-2,9 ГГц с 8 логическими ядрами (базовый) Процессоры ARM не поддерживаются. Рекомендуется : процессор 3+ ГГц (базовый), 4+ ГГц (турбо) |
| Память |
Базовый : 8 ГБ Рекомендуемый : 32 ГБ |
| Разрешение дисплея |
Обычные дисплеи: 1920 x 1080 с высоким разрешением True Color и дисплеи 4K: разрешение до 3840 x 2160 (с «рекомендуемой» видеокартой) |
| Видеокарта |
Базовый : 2 ГБ GPU с пропускной способностью 29 ГБ/с и совместимостью с DirectX 11 |
| Место на диске | Не менее 1 ГБ (рекомендуется SSD) |
| Примечание |
MagiCAD для AutoCAD несовместим с платформой Autodesk AutoCAD Learner Training (LT). MagiCAD 2025 для AutoCAD может открывать проекты и чертежи, созданные в MagiCAD версии 2014.4 и новее. Однако если вы сохраните файл в MagiCAD 2025, открыть его в более старых версиях (включая 2014.4) уже не получится. То есть, обратная совместимость работает только до момента сохранения. |
|
