Создание 3D-модели здания, расчет теплопотерь и передача данных в инженерные системы
Назначение модуля
Модуль MagiCAD Помещения предназначен для моделирования помещений и зон на раннем этапе проектирования, а также для проведения расчетов теплопотерь и формирования спецификаций. Позволяет интегрировать данные о пространстве с инженерными системами и экспортировать готовую модель в формат IFC.
Моделирование здания на основе 2D-чертежа

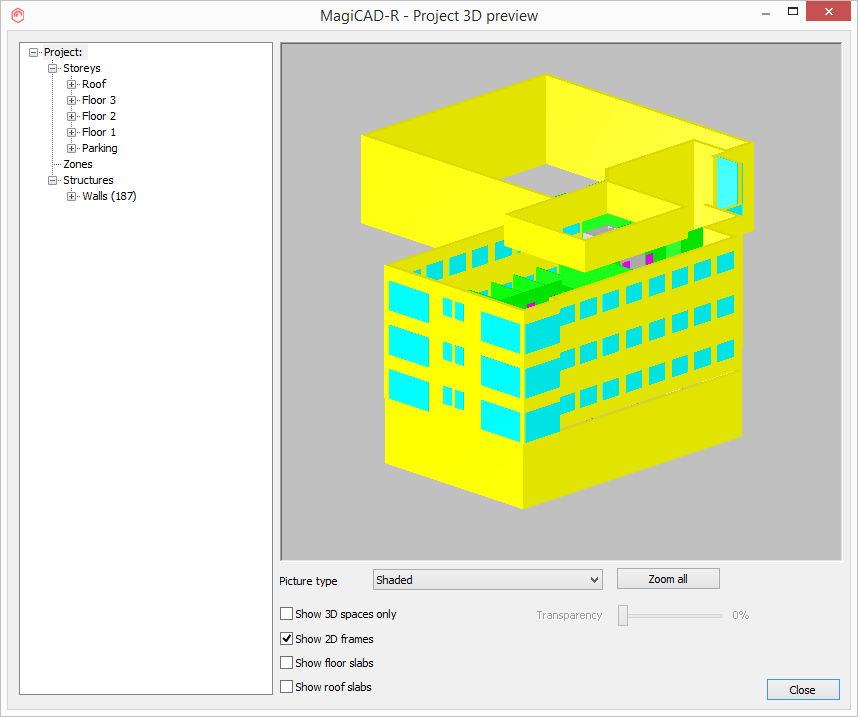

Вы можете быстро создать трехмерную модель здания, используя архитектурный 2D-чертеж в качестве подложки. Инструменты MagiCAD позволяют моделировать стены, размещать окна и двери, определять высоту помещений и назначать технические требования. Все этажи объединяются в единый проект, в котором создаётся полная 3D-модель здания.
Интеграция с инженерными системами MagiCAD
После подключения к модели вентиляции, трубопроводов или электроснабжения, каждое устройство получает информацию о своём расположении в конкретном помещении. Это позволяет формировать отчёты и спецификации по помещениям, а также использовать пространственные данные как часть идентификационного кода оборудования.
Работа с зонами
Помещения можно объединять в функциональные зоны с собственными техническими параметрами. Это особенно полезно при проектировании систем отопления, вентиляции и кондиционирования для отдельных блоков здания.

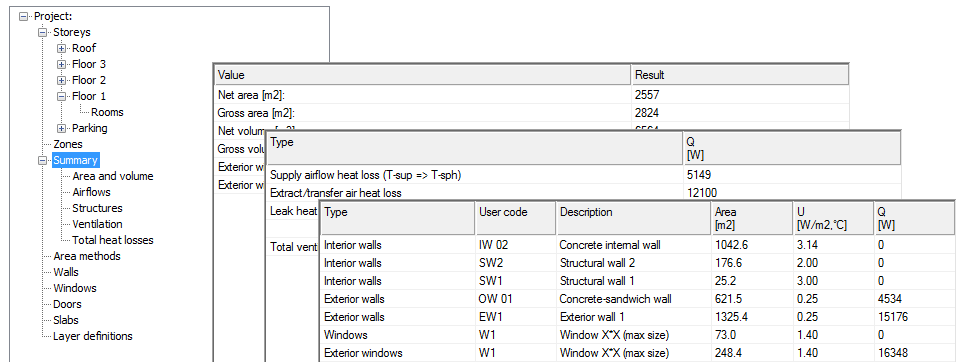

Автоматические расчёты теплопотерь
На основе геометрии помещений, характеристик стен и окон (включая коэффициенты теплопередачи), MagiCAD рассчитывает площадь, объём и необходимую тепловую мощность для каждого помещения или для всего здания. Эти данные могут использоваться для подбора отопительного оборудования и оптимизации проектных решений.
Экспорт IFC
Модели можно экспортировать в формат IFC (версии 2X3 v.2 и IFC 4), включая полную информацию о пространствах, что делает MagiCAD Помещения удобным инструментом для интеграции в общую BIM-среду и совместной работы с другими участниками проекта.
Передача данных в спецификации и отчёты
Вся информация о помещениях передаётся в инженерные модули MagiCAD и используется при формировании спецификаций, отчётов и расчетов. Это обеспечивает точность, согласованность и актуальность данных на всех стадиях проектирования.
| Системные требования для MagiCAD 2025 для AutoCAD совпадают с теми, которые указаны для 64-разрядной версии AutoCAD | |
|---|---|
| Операционная система | 64-разрядная версия Microsoft® Windows® 11 и Windows 10 версии 1809 или выше. |
| Процессор |
Базовый : процессор 2,5-2,9 ГГц с 8 логическими ядрами (базовый) Процессоры ARM не поддерживаются. Рекомендуется : процессор 3+ ГГц (базовый), 4+ ГГц (турбо) |
| Память |
Базовый : 8 ГБ Рекомендуемый : 32 ГБ |
| Разрешение дисплея |
Обычные дисплеи: 1920 x 1080 с высоким разрешением True Color и дисплеи 4K: разрешение до 3840 x 2160 (с «рекомендуемой» видеокартой) |
| Видеокарта |
Базовый : 2 ГБ GPU с пропускной способностью 29 ГБ/с и совместимостью с DirectX 11 |
| Место на диске | Не менее 1 ГБ (рекомендуется SSD) |
| Примечание |
MagiCAD для AutoCAD несовместим с платформой Autodesk AutoCAD Learner Training (LT). MagiCAD 2025 для AutoCAD может открывать проекты и чертежи, созданные в MagiCAD версии 2014.4 и новее. Однако если вы сохраните файл в MagiCAD 2025, открыть его в более старых версиях (включая 2014.4) уже не получится. То есть, обратная совместимость работает только до момента сохранения. |
|
