MagiCAD Схемы

Синхронизация схемы и модели

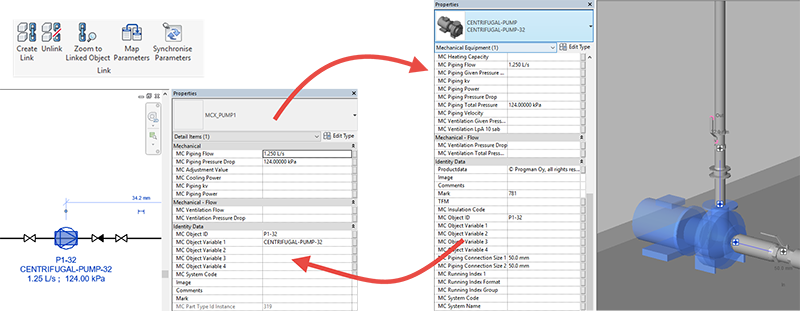

Модуль позволяет связывать символы и линии на схеме с устройствами в 3D-модели. Благодаря этому данные на схематических чертежах, планах и графиках остаются актуальными на всех этапах проекта. Пользователь может выбрать параметры для синхронизации и направление передачи данных — из схемы в модель или наоборот.

Условные обозначения
В библиотеку входят локализованные символы для разных сегментов рынка. При необходимости пользователь может создавать собственные обозначения на основе объектов в модели. Все пользовательские символы сохраняются и доступны в будущих проектах.

Работа с символами и линиями
Символы можно перетаскивать из палитры прямо на чертеж. При размещении символов параметры задаются автоматически, создаются связи с линиями и сегментами системы. Комбинации символов и линий можно сохранять в виде сборок и повторно использовать.

Связь с инженерными системами

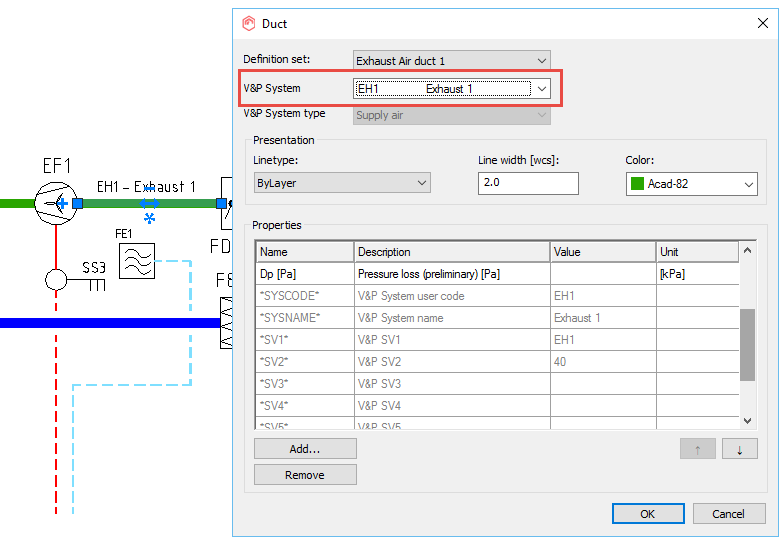

Модуль поддерживает использование одной и той же информации на схемах и в моделях систем вентиляции и трубопроводов. Это позволяет определить системы уже на этапе создания схем и использовать эти данные при моделировании. Информация на схемах и в модели всегда синхронизирована.

Создание распечаток схем

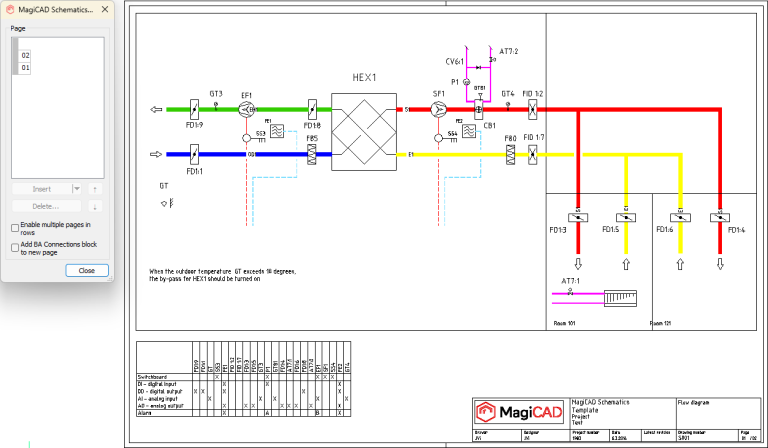

Инструменты позволяют формировать PDF-файлы со всеми рамками и схемами проекта. Пользователь может создавать собственные штампы, задавать содержимое и оформлять по корпоративным стандартам.

Формирование отчетов
На основе схем можно создавать отчеты с нужными параметрами. Все настройки отчета сохраняются в шаблон и могут использоваться повторно. Информация в отчетах синхронизируется с данными на схеме.

Автоматизация зданий

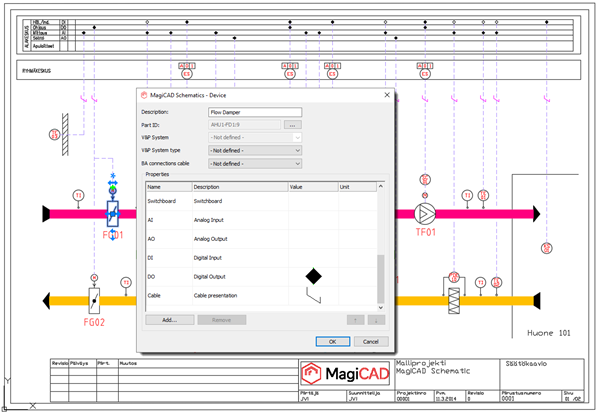

Для устройств можно задать свойства подключения к системе автоматизации. При добавлении таких символов на схему соединения и кабели создаются автоматически, без ручной прорисовки.

• Системные требования для MagiCAD 2025 для AutoCAD совпадают с теми, которые указаны для 64-разрядной версии AutoCAD
  Операционная система	64-разрядная версия Microsoft® Windows® 11 и Windows 10 версии 1809 или выше.
  Процессор	Базовый : процессор 2,5-2,9 ГГц с 8 логическими ядрами (базовый) Процессоры ARM не поддерживаются. Рекомендуется : процессор 3+ ГГц (базовый), 4+ ГГц (турбо)
  Память	Базовый : 8 ГБ Рекомендуемый : 32 ГБ
  Разрешение дисплея	Обычные дисплеи: 1920 x 1080 с высоким разрешением True Color и дисплеи 4K: разрешение до 3840 x 2160 (с «рекомендуемой» видеокартой)
  Видеокарта	Базовый : 2 ГБ GPU с пропускной способностью 29 ГБ/с и совместимостью с DirectX 11 Рекомендуемый : 8 ГБ GPU с пропускной способностью 106 ГБ/с и совместимостью с DirectX 12 Примечание : MagiCAD использует видеокарту вашего компьютера для различных важных графических операций, включая, помимо прочего, манипуляцию видом, сглаживание линий и генерацию текста/типа линий.
  Место на диске	Не менее 1 ГБ (рекомендуется SSD)
  Примечание	MagiCAD для AutoCAD несовместим с платформой Autodesk AutoCAD Learner Training (LT). MagiCAD 2025 для AutoCAD может открывать проекты и чертежи, созданные в MagiCAD версии 2014.4 и новее. Однако если вы сохраните файл в MagiCAD 2025, открыть его в более старых версиях (включая 2014.4) уже не получится. То есть, обратная совместимость работает только до момента сохранения.


  MagiCAD 2025 для AutoCAD требует 64-разрядной версии AutoCAD 2021-2025 или соответствующего программного обеспечения (например, AutoCAD Architecture или AutoCAD MEP).
