Назначение модуля
Модуль MagiCAD Спринклеры для AutoCAD предназначен для проектирования спринклерных систем противопожарной защиты с последующим выполнением гидравлического расчета. Поддерживает подключение оборудования, расчет по нормативам и выпуск отчетной документации. Все действия выполняются в среде AutoCAD без необходимости использования стороннего ПО.
Установка спринклеров

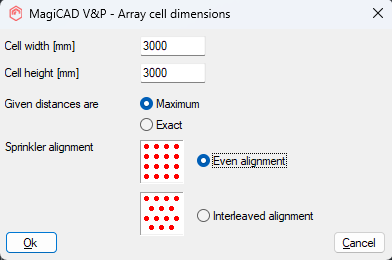

MagiCAD упрощает выбор и размещение спринклеров в модели. Оборудование выбирается из встроенной библиотеки, может устанавливаться как по одному, так и группами. Поддерживается размещение в решетке, по линии или в чередовании. Спринклеры можно установить на потолке, сбоку или на конце трубопровода.
Подключение к трубопроводу

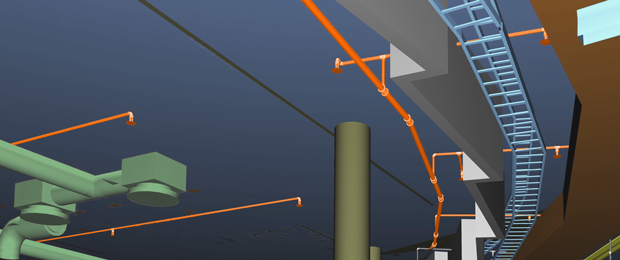

Спринклеры подключаются к трубам с помощью различных схем: линейно, двусторонне или сеткой. Возможен выбор конкретной серии труб и применение гибких участков соединения. Система предлагает предварительный просмотр перед созданием соединения, а также позволяет заменить жесткие соединения на гибкие.
Расчет по стандартам
Выполняется расчет спринклерных систем по местным и международным стандартам:
EN 12845
CEA 4001
NFPA 13
NFPA 15
BS 9251:2014
EN 16925
Расчетные алгоритмы полностью интегрированы в AutoCAD и не требуют внешних программ.
Отчеты и анализ расчетов

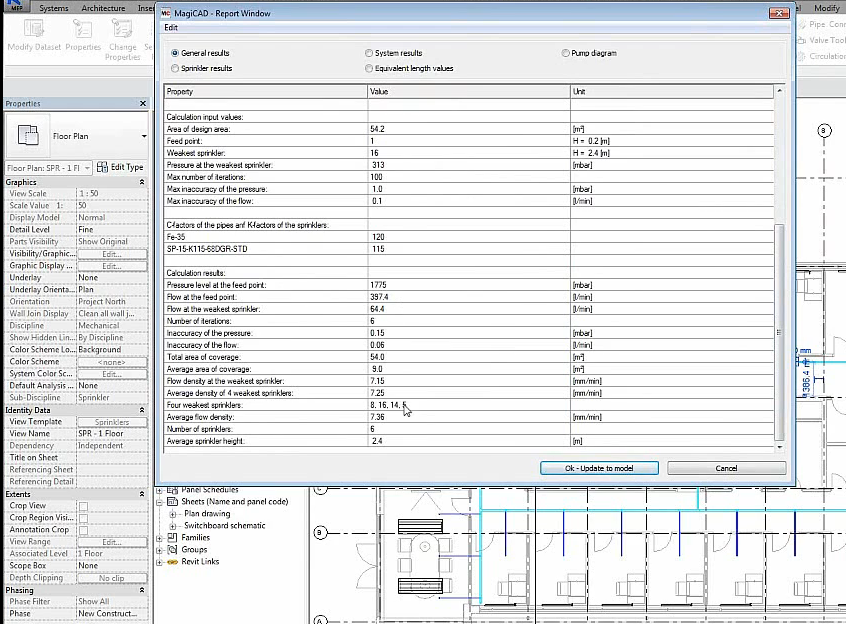

После выполнения расчета доступен подробный отчет со всеми характеристиками системы. Можно изменять параметры прямо в отчете и сразу видеть влияние на результаты. MagiCAD автоматически определяет слабейшие спринклеры, рассчитывает фактическую и среднюю плотность потока, давление в удалённых участках, характеристики насоса и рабочих точек.
Нумерация и проверка компонентов
Все элементы системы автоматически получают номера — это облегчает навигацию по расчетам и чертежам. Пользователь может быстро найти и проверить каждый элемент, включая спринклеры, тройники и сужения труб.
Постоянная лицензия MagiCAD Спринклеры – включает модули MagiCAD Трубопроводы и MagiCAD Расчет спринклеров.
| Системные требования для MagiCAD 2025 для AutoCAD совпадают с теми, которые указаны для 64-разрядной версии AutoCAD | |
|---|---|
| Операционная система | 64-разрядная версия Microsoft® Windows® 11 и Windows 10 версии 1809 или выше. |
| Процессор |
Базовый : процессор 2,5-2,9 ГГц с 8 логическими ядрами (базовый) Процессоры ARM не поддерживаются. Рекомендуется : процессор 3+ ГГц (базовый), 4+ ГГц (турбо) |
| Память |
Базовый : 8 ГБ Рекомендуемый : 32 ГБ |
| Разрешение дисплея |
Обычные дисплеи: 1920 x 1080 с высоким разрешением True Color и дисплеи 4K: разрешение до 3840 x 2160 (с «рекомендуемой» видеокартой) |
| Видеокарта |
Базовый : 2 ГБ GPU с пропускной способностью 29 ГБ/с и совместимостью с DirectX 11 |
| Место на диске | Не менее 1 ГБ (рекомендуется SSD) |
| Примечание |
MagiCAD для AutoCAD несовместим с платформой Autodesk AutoCAD Learner Training (LT). MagiCAD 2025 для AutoCAD может открывать проекты и чертежи, созданные в MagiCAD версии 2014.4 и новее. Однако если вы сохраните файл в MagiCAD 2025, открыть его в более старых версиях (включая 2014.4) уже не получится. То есть, обратная совместимость работает только до момента сохранения. |
|
