MagiCAD Схемы для Revit

MagiCAD Схемы для Revit

MagiCAD Схемы для Revit — модуль для создания и синхронизации схем с моделью инженерных систем. Позволяет автоматизировать разработку схематических чертежей, повысить точность документации и сократить количество ручной работы.

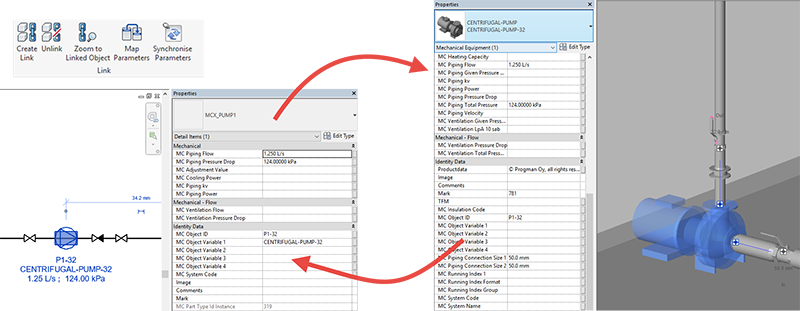

Синхронизация схемы и модели
Привязка символов и линий на схеме к устройствам в модели обеспечивает актуальность данных на всех чертежах. Направление передачи информации — по выбору: из модели в схему или наоборот. Поддерживается одновременное отображение устройства на нескольких схемах. Можно начать с упрощенной схемы и позднее автоматически подтянуть параметры из модели.

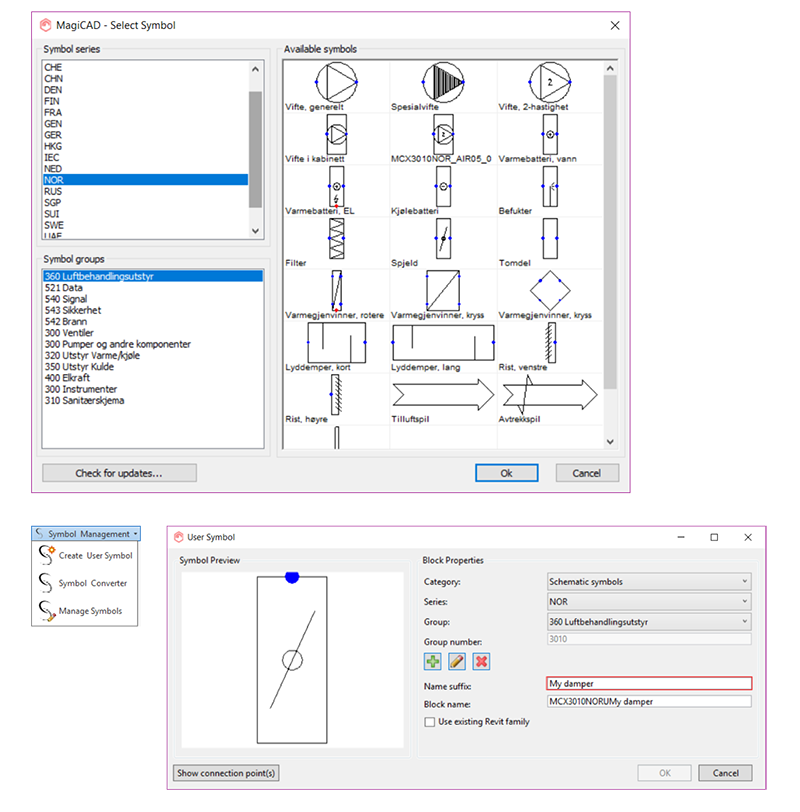

Локализованные и пользовательские условные обозначения
Готовая библиотека символов с учетом региональных стандартов. При необходимости можно создавать свои условные обозначения на базе объектов модели и сохранять их для дальнейшего использования в других проектах.

Определение параметров и установка символов
Добавление символов на схему простым перетаскиванием из палитры. Все соединения формируются автоматически, символы остаются привязаны к линиям. Можно сохранять типовые сборки символов и линий для повторного использования. Параметры символов определяются заранее или задаются после размещения.

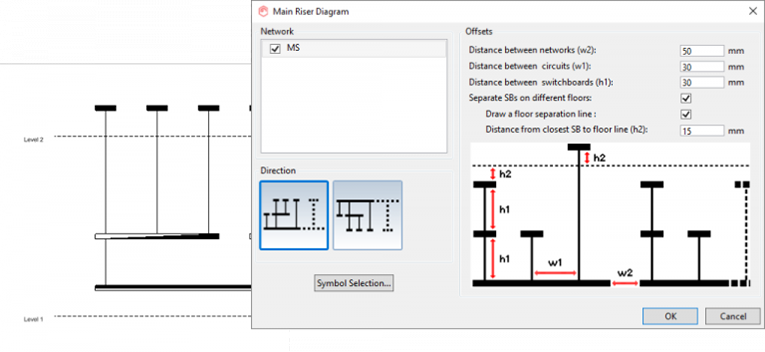

Автоматическое создание основной схемы
Функции автогенерации схем электроснабжения и систем сверхнизкого напряжения (СНН) на основе 3D-модели. Связь между символами и объектами формируется автоматически. Обновление схем происходит по щелчку — с переносом всех изменений из
модели.

Для работы необходима лицензия на MagiCAD Схемы и Электроснабжение.

• Системные требования для MagiCAD 2025 совпадают с теми, которые указаны для 64-разрядной версии Revit
  Операционная система *	64-разрядная версия Microsoft® Windows 10 v1809 или более поздняя версия или Windows 11.
  Тип ЦП	Процессор Intel® или AMD® с базовой тактовой частотой ядра 2 ГГц или выше. Программные продукты Autodesk® Revit® будут использовать несколько ядер для многих задач.
  Память	16 ГБ ОЗУ Обычно достаточно для типичного сеанса редактирования одной модели размером до 300 МБ на диске. Эта оценка основана на внутреннем тестировании и отчетах клиентов. Отдельные модели будут отличаться по использованию компьютерных ресурсов и характеристикам производительности.
  Разрешения видеодисплея	Минимум: 1280 x 1024 с True Color Максимум: Монитор сверхвысокой четкости (4k)
  Видеоадаптер	Видеоадаптер с поддержкой 24-битного цвета, видеокарта с поддержкой DirectX® 11 и Shader Model 5. Рекомендуется видеокарта с объемом видеопамяти не менее 4 ГБ.
  Место на диске	Не менее 1.5 ГБ свободного места на диске для установки.
