MagiCAD Suite Спринклеры

MagiCAD Suite Спринклеры

MagiCAD Suite — это комплексное решение для проектирования инженерных систем, включающее лицензии для работы как в AutoCAD, так и в Revit. Приобретая MagiCAD Suite, вы получаете доступ к обоим программным средам, что обеспечивает гибкость в выборе инструментов для различных этапов проектирования. MagiCAD Suite подходит для компаний, работающих над проектами различной сложности и масштаба

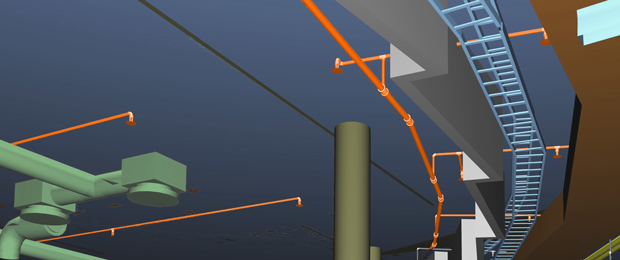

Спринклерные системы — это модуль для проектирования, подключения и расчёта спринклерных систем с учетом локальных нормативов. Позволяет легко размещать спринклеры, выполнять точные гидравлические расчёты и получать наглядные отчёты прямо в среде Revit.

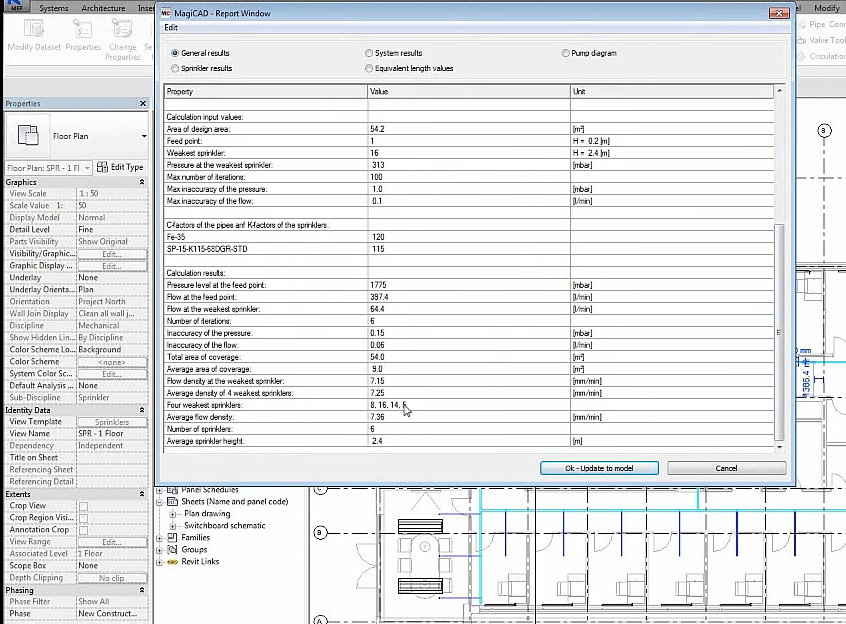

Отчеты о спринклерных системах
Позволяют детально анализировать результаты расчётов, вносить изменения прямо в отчёте и сопоставлять данные с чертежами. Определяются ключевые параметры: давление, плотность потока, слабые точки системы и характеристики работы насосов.

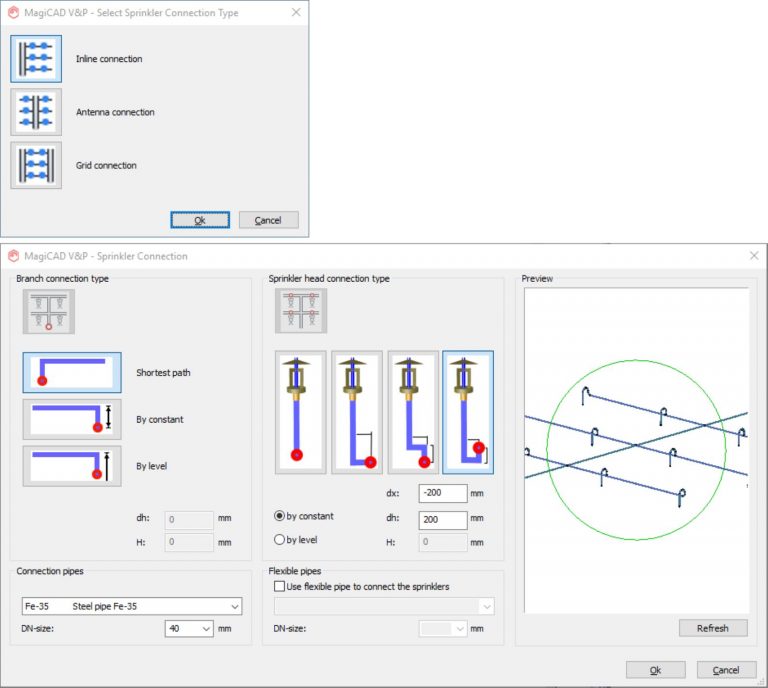

Подключение спринклеров
Инструменты для подключения одного или нескольких спринклеров к трубопроводам с возможностью выбора компоновки (линейная, двусторонняя, сетка) и использования гибких соединений. Предусмотрена проверка соединений до их создания.

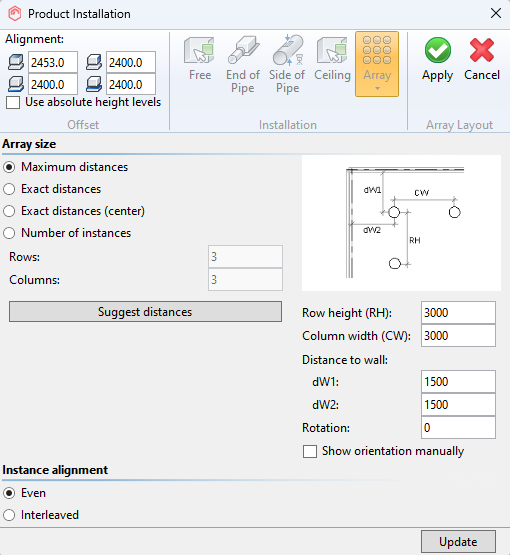

Установка спринклеров
Выбор изделий из библиотеки MagiCAD и установка по одному или группами. Возможна установка в сетке, вдоль линий или в заданном пространстве с автоматическим размещением в Revit.

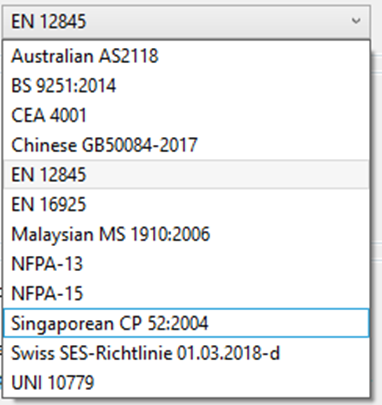

Стандарты расчета спринклерных систем в Revit
Расчёты выполняются напрямую в Revit с применением локальных нормативов: NFPA, EN 12845, BS 9251, AS2118 и других. Не требуется дополнительное ПО.



Постоянная лицензия MagiCAD Спринклеры – включает модули MagiCAD Трубопроводы и MagiCAD Расчет спринклеров.

• Системные требования для MagiCAD 2025 совпадают с теми, которые указаны для 64-разрядной версии Revit
  Операционная система *	64-разрядная версия Microsoft® Windows 10 v1809 или более поздняя версия или Windows 11.
  Тип ЦП	Процессор Intel® или AMD® с базовой тактовой частотой ядра 2 ГГц или выше. Программные продукты Autodesk® Revit® будут использовать несколько ядер для многих задач.
  Память	16 ГБ ОЗУ Обычно достаточно для типичного сеанса редактирования одной модели размером до 300 МБ на диске. Эта оценка основана на внутреннем тестировании и отчетах клиентов. Отдельные модели будут отличаться по использованию компьютерных ресурсов и характеристикам производительности.
  Разрешения видеодисплея	Минимум: 1280 x 1024 с True Color Максимум: Монитор сверхвысокой четкости (4k)
  Видеоадаптер	Видеоадаптер с поддержкой 24-битного цвета, видеокарта с поддержкой DirectX® 11 и Shader Model 5. Рекомендуется видеокарта с объемом видеопамяти не менее 4 ГБ.
  Место на диске	Не менее 1.5 ГБ свободного места на диске для установки.
