MagiCAD Suite Трубопроводы

MagiCAD Suite Трубопроводы

MagiCAD Suite — это комплексное решение для проектирования инженерных систем, включающее лицензии для работы как в AutoCAD, так и в Revit. Приобретая MagiCAD Suite, вы получаете доступ к обоим программным средам, что обеспечивает гибкость в выборе инструментов для различных этапов проектирования. MagiCAD Suite подходит для компаний, работающих над проектами различной сложности и масштаба.

Модуль Трубопроводы предназначен для быстрого и точного проектирования внутренних инженерных систем: отопления, водоснабжения, охлаждения, канализации, газоснабжения и спринклеров. Он объединяет расчетные модули, интеллектуальное черчение, продуманную работу с оборудованием и локализацию под СНиП и европейские нормы.

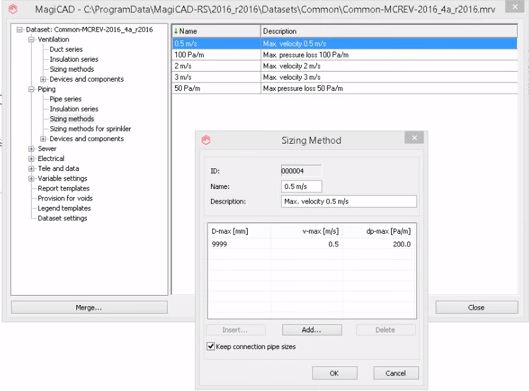

Интегрированные расчеты трубопроводов
MagiCAD автоматически рассчитывает сечения, расход, балансировку, потери давления и тепловые нагрузки для всех типов систем — отопление, водоснабжение, охлаждение, спринклеры, канализация и газ. Расчеты проводятся по локальным и международным стандартам. Поддерживаются разные методики: по насосу, по точке подачи, по минимальному давлению. В итоговом отчете можно сразу внести корректировки размеров, и все изменения отразятся в модели.

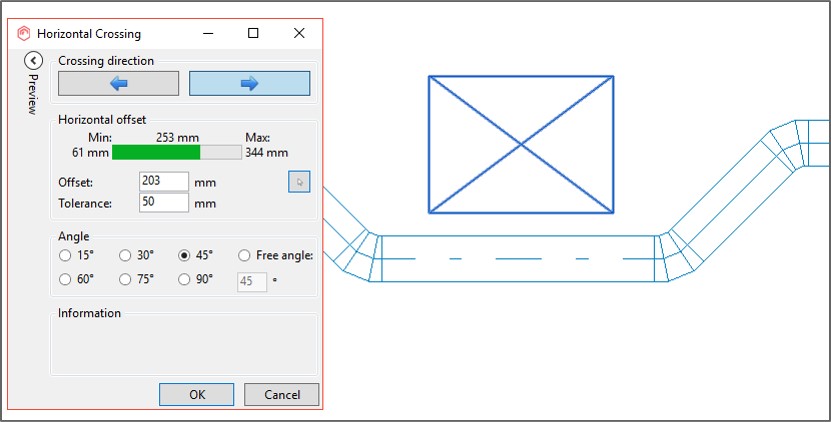

Инструменты редактирования
Ускоряют моделирование за счёт автоматического обхода пересечений, переноса сегментов, изменения высот и смещений. Можно копировать и перемещать целые участки сети без потери соединений, задать точные расстояния и автоматически адаптировать фитинги под новую конфигурацию.



Функции для работы с сериями трубопроводов
Управляйте сериями труб прямо в проекте: импортируйте из MagiCAD Cloud, редактируйте, создавайте собственные. При смене условий проекта — меняйте серию уже после моделирования, с сохранением всех размеров и спецификаций. Это удобно при переходе с одного производителя на другой.

Установка и подключение радиаторов
Интеллектуальные фильтры помогут быстро подобрать радиаторы по мощности, размеру и подключению. После выбора можно сразу задать тип клапанов и способ подключения. Поддерживается пакетное размещение и подключение нескольких радиаторов за один шаг.

Инструменты черчения трубопроводов
Параметры черчения (система, серия, тип изоляции и др.) настраиваются в один клик, можно копировать настройки с эталонного сегмента. Удобная панель дает быстрый доступ к ключевым функциям: создание стояков, корректировка высот, установка компонентов.

Виртуальные соединения между моделями
Связывайте системы из разных файлов без объединения моделей — для расчетов и продолжения проектирования. Поддерживаются как ручные, так и автоматические соединения. Можно даже выполнять расчеты, имея открыт только один файл.

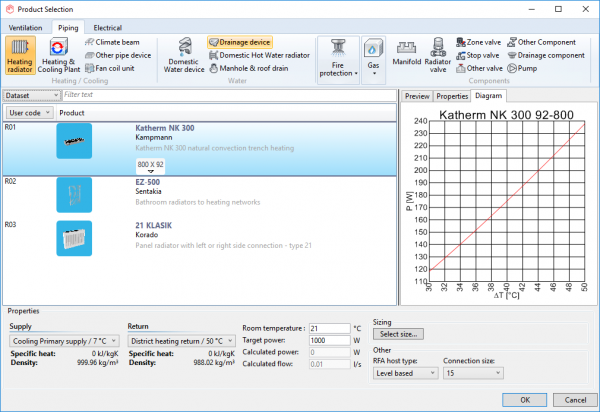

Выбор и установка оборудования
База MagiCAD Cloud содержит тысячи проверенных BIM-объектов. Инструменты подбора позволяют найти нужный элемент по параметрам и разместить в нужном месте — вручную или сразу пачкой. Оборудование выравнивается автоматически и привязывается к трубопроводной сети.

Локализация
Проектирование в соответствии с СНиП, ГОСТ, Eurocode и др. — благодаря шаблонам проектов, локализованным символам и алгоритмам расчетов. Поддерживаются корпоративные стандарты и оформление по нормам РФ и Европы.

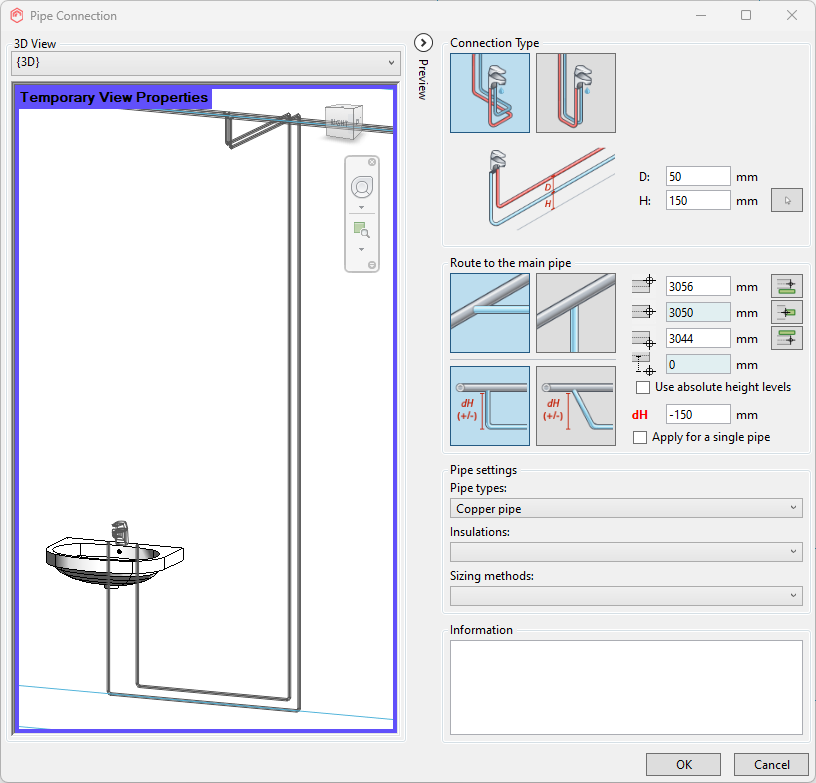

Соединение трубопроводов и оборудования
Умные функции упрощают подключение труб к сантехприбору или между собой. Визуальный предварительный просмотр соединений помогает выбрать оптимальный вариант.

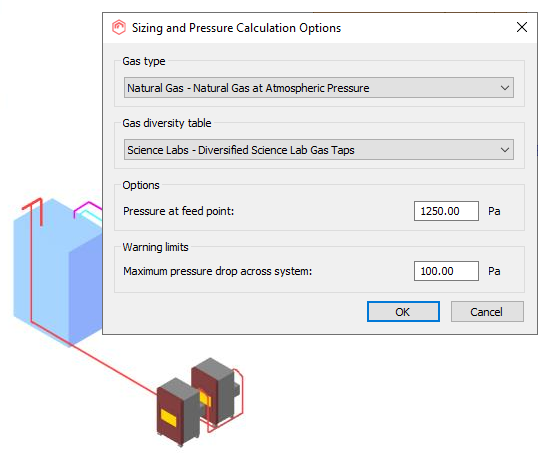

Проектирование и расчет систем газоснабжения
Расчет давления, подбор сечений, выбор оборудования — всё, что нужно для проектирования внутренних газовых сетей. Встроены компоненты: счетчики, краны, клапаны и фитинги, соответствующие CIBSE.

• Системные требования для MagiCAD 2025 совпадают с теми, которые указаны для 64-разрядной версии Revit и AutoCAD
  Операционная система *	64-разрядная версия Microsoft® Windows 10 v1809 или более поздняя версия или Windows 11.
  Тип ЦП	Процессор Intel® или AMD® с базовой тактовой частотой ядра 2 ГГц или выше. Программные продукты Autodesk® Revit® будут использовать несколько ядер для многих задач.
  Память	16 ГБ ОЗУ Обычно достаточно для типичного сеанса редактирования одной модели размером до 300 МБ на диске. Эта оценка основана на внутреннем тестировании и отчетах клиентов. Отдельные модели будут отличаться по использованию компьютерных ресурсов и характеристикам производительности.
  Разрешения видеодисплея	Минимум: 1280 x 1024 с True Color Максимум: Монитор сверхвысокой четкости (4k)
  Видеоадаптер	Видеоадаптер с поддержкой 24-битного цвета, видеокарта с поддержкой DirectX® 11 и Shader Model 5. Рекомендуется видеокарта с объемом видеопамяти не менее 4 ГБ.
  Место на диске	Не менее 1.5 ГБ свободного места на диске для установки.
